จากภาพนี้ได้แนะนำจุดต่อสายไฟ led บริเวณประตูด้านคนขับ
Printable View
จากภาพนี้ได้แนะนำจุดต่อสายไฟ led บริเวณประตูด้านคนขับ
แต่ว่ารถผม (รถปลายปี 11) จุดต่อสายไฟจะไม่เหมือนในภาพตัวอย่าง ภาพตัวอย่างกล่องต่อสายไฟจะเป็น 3 แถว แต่ของผมมันมีแค่ 2 แถว ช่วยชี้จุดให้หน่อยครับว่าต้องต่อตรงใหน
โดนมาแล้ว คู่นั้นมันเป็นสำหรับกระจกไฟฟ้าครับ ผมเป็น plus 2011 DC เบนซิล อันนี้น่าจะเป็นตัวเก่า ไล่จาก switch ประตูเอา รูปอยู่บ้าน
มันเป็นชุดที่ 2 นับจากบน แดงกับดำ
ใช้มิเตอร์ไล่เช็คเลยครับง่ายดี แล้วก็ลองกดปุ่มสวิทประตูที่ตัวรถที่มียางดำๆเด้งได้นั้นล่ะกดเลย
ของผมก็ตัวเดียวกันครับผมต่อจากตรงสวิสที่คอพวงมาลัยครับ
มีภาพตัวอย่างมั้ยครับน้า กลัวหลงทางอ่ะครับอ้างอิง:
โพสต้นฉบับโดยคุณ tg36
เจอรูปล่ะเล่นเองเลยฟิวส์ขาดไป1ตัว

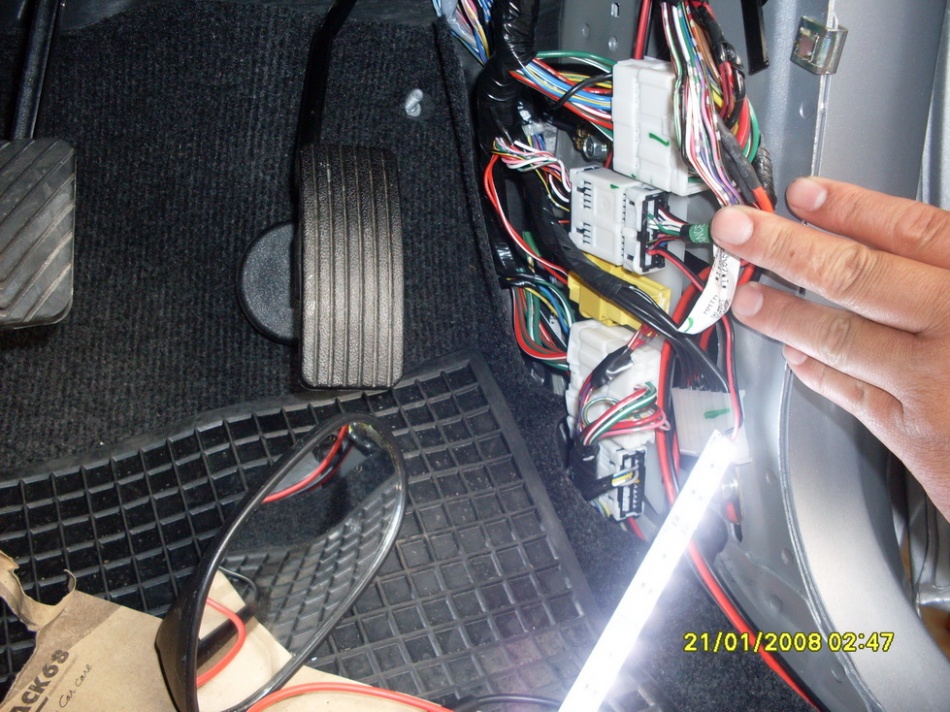

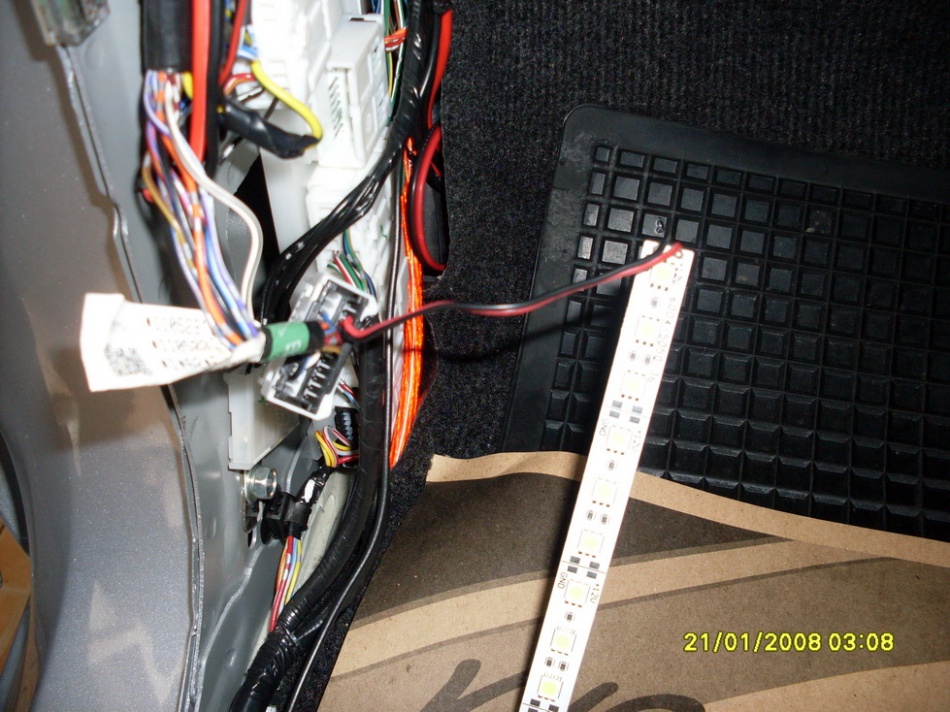

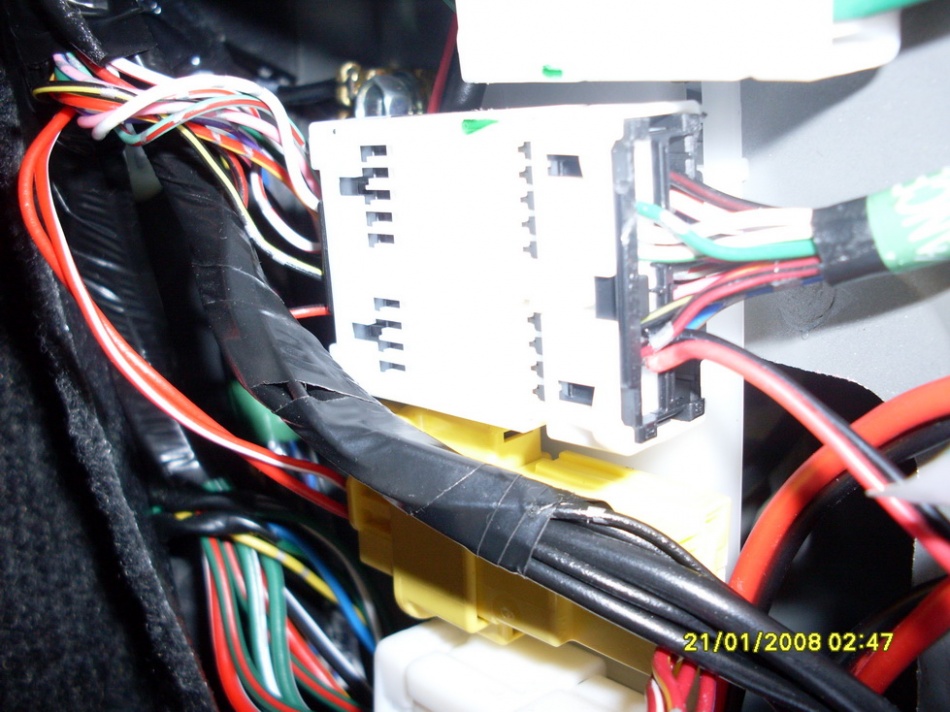

ด้านคนขับ
ไฟล์แนบ 145991ไฟล์แนบ 145990ไฟล์แนบ 145994

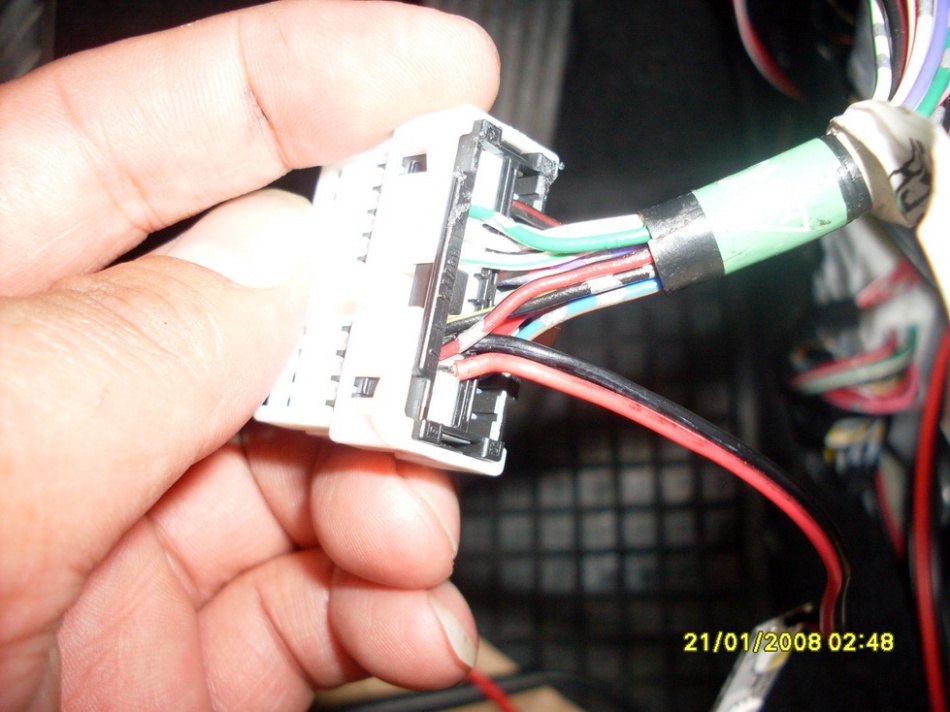

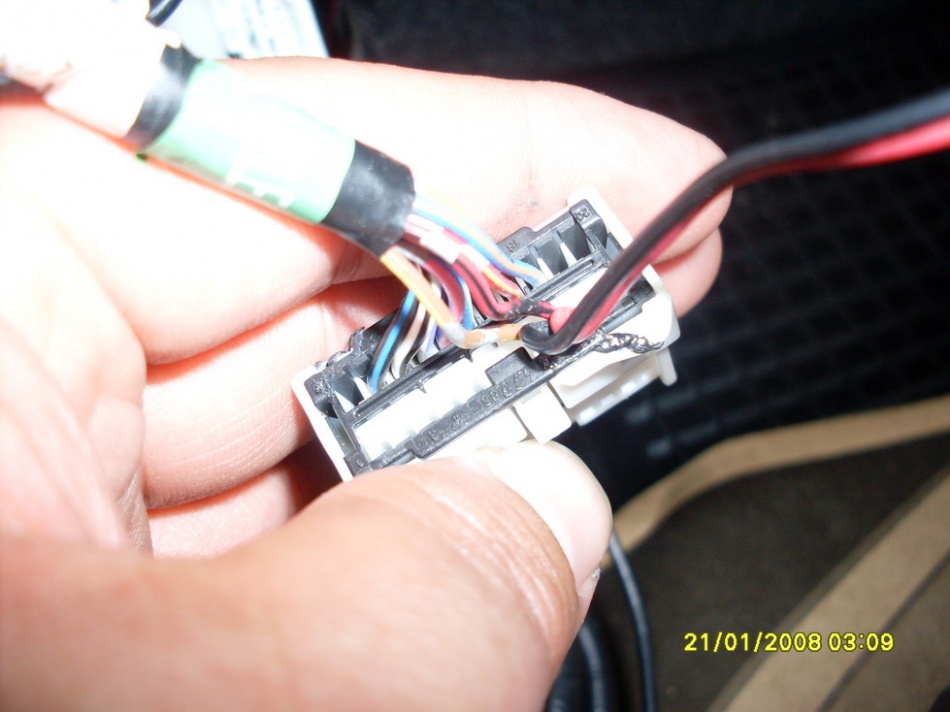

ด้านคนนั่ง
ไฟล์แนบ 145993ไฟล์แนบ 145992
กด Like ให้เลยครับน้า nikamachang
ขอบคุณมากครับ
^__^
ซื้อของมาแระ จะลองทำดูมั่ง ที่แน่ๆซื้อฟิวส์มาเผื่อไว้แล้วด้วย 555+
ผมต่อตรงจากไฟหลังคาครับ โดย แกะโครงข้างประตู เอาสายไฟ1คู่ ยัดผ่านหลังคา มาที่ไฟเก๋ง แกะไฟเก๋งออก แล้วเอาสายไฟมาพัน 2คั่วให้แน่นะครับ เดวช๊อตละก็ ไปทั่งคับแน่ ส่วนอีกปลายข้างหนึ่งมาต่อไฟส่องเท้าเอาสีหรือแบบตามที่ชอบ มุดลงมาวางที่วางเท่าครับ ผมยังแถมไฟที่ห้องเครื่องอีกครับ มันส์กันไปเลย อิอิที่ทำอย่างนี้เพราะผมไม่รู้จะไปต่อคั่วไฟที่ไหนเลยเอาแบบนี้เลย
ใช่ครับผมก็ต่อจากไฟหัวเก๋ง แต่ผมไม่ได้ต่อจากหัวเก๋งผมต่อเอาตรงแผงฟิวได้พวงมาลัยครับอ้างอิง:
โพสต้นฉบับโดยคุณ saksit_r
ตำแหน่งสาย ไม่มีรูปให้ดู แต่ขอใช้ตำแหน่งให้ครับ จุดสายจะเป็นปลั๊กอยู่ด้านขวามือบนสุด ตรงมุมบนนั้นแหละครับ จำสีของสายไม่ได้ จะมีสายไฟจากปลั๊ก 4 เส้น port ปลั้กใช้แค่ 2 port
ตอนนี้ผมต่อจากจุดนี้อยู่ครับ
ต่อน้า jessada นะครับ สายที่ว่าคือ สีเหลืองแถบน้ำเงิน (-) กับ สีแดงแถบดำ(+) ครับ จะมี 2 คู่ต่อพ่วงกันอยู่ครับ ..เปิดประตูบานไหนไฟก็ติดครับ ... ลองดูครับ
