รบกวนพี่ๆช่วยชี้จุด ต่อไฟ daylight ให้ผมหน่อยครับ

http://www.thaitritonclub.com/forum/...ad.php?t=38981

http://www.thaitritonclub.com/forum/...d.php?t=31407&

http://www.thaitritonclub.com/forum/...d.php?t=36790&

http://www.thaitritonclub.com/forum/...t=29186&page=2


คือผมซื้อ ไฟ DAYLIGHT มาแล้วจะติดตั้งครับ ตอนนี้ผมต่อระบบของไฟเป็นแล้วครับ แต่ผมยังหาจุดต่อไฟไม่ได้ครับ ไฟตรงที่จะต้องเข้า DAYLIGHT ครับ

พยามดูในรูปที่พี่ๆโพสไว้ผมก็มองไม่เห็นครับ รบกวน ชี้จุดชัดๆให้ผมหน่อยครับ


ขอความกระจ่างอีกนิดครับ ไฟDAYLIGHT ที่ผมซื้อมา มันมีสายไฟ 3 เส้น แดงดำ ขาว แดงเข้าไฟ ดำเข้ากราด์ ขาวเข้าไฟหน้า แต่พอเปิดไฟหน้าแล้วไฟDAYLIGHT มันดับไปเลยครับ ผมสามารถทำให้ไฟDAYLIGHT พอเปิดไฟหน้า แล้วไฟ DAYLIGHT มันหรี่ลงหรือ 50% ได้หรือป่าวครับ ต้องต่อแบบไหนครับ ช่วยผมหน่อยเถอะครับ อยากลองทำเองครับผม

อันนี้ผมยังไม่ได้ต่อนะครับ เพราะยังหาจุดต่อไฟไม่ได้ ผมลองต่อกับหม้อแปลงไฟครับ

อยากรู้เหมือนกันครับ
มันมีอยู่กระทู้นึงที่ต่อตรงกล่องข้างแบต
แต่ผมไปดูแล้วสีสายไฟของผมมันไม่เหมือนอ่ะ
ของผม Plus m11

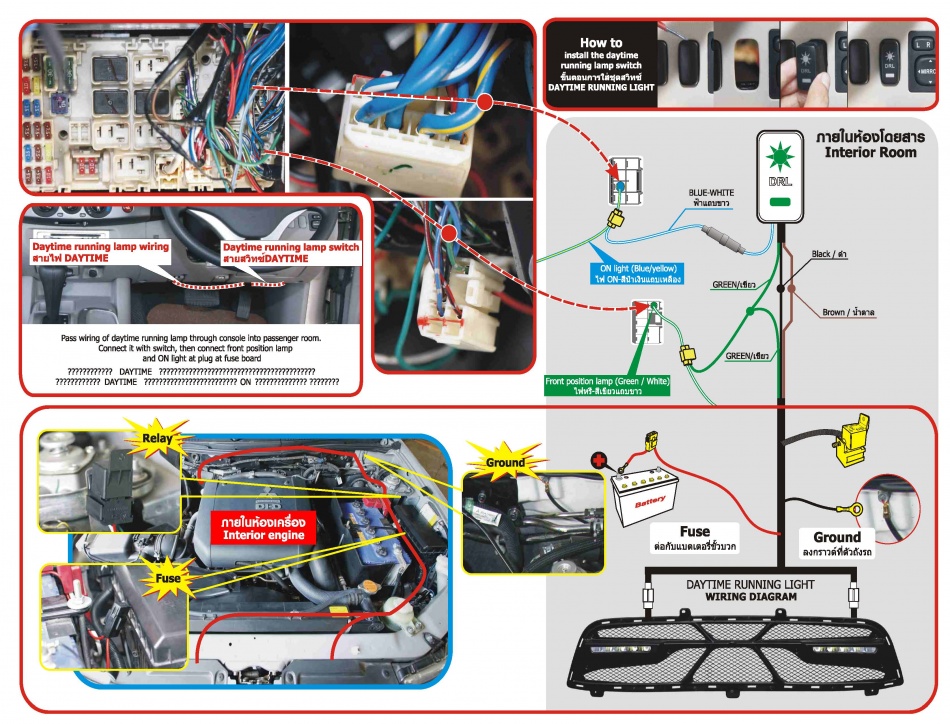

พมแกะจากแบบ fit ของ ป๋าปาครับ ลองดูหนะครับ ขออภัยภาพใหญ่ไปหน่อย
และก็อิงข้อมูลของ http://www.thaitritonclub.com/forum/...ad.php?t=31407& ด้วย
หากยังไม่ชัดโหลดไฟล์ไปดูได้นะคับ http://www.upload-thai.com/download....abe423845bd812
ไฟล์แนบ 146988

ขอบพระคุณงามๆๆๆ ครับ ใส่ได้ซักที่

แจ่มเลยครับ
