Diy ไมค์และการตั้งค่าใช้งานบลูทูธแฮนด์ฟรี งบไม่เกิน 50 บาท

วันนี้ว่างๆครับ ก็เลยรื้อๆอุปกรณ์ที่มีอยู่ในบ้านมา DIY ไมค์โครโฟนเพื่อต่อกับจอ M9 ครับ

อุปกรณ์ที่ใช้
1. หัวคอนเดนเซอร์ไมค์ ถอดจากสมอลทอล์กเก่าๆ
2. สายชีลด์ยาว 2 ฟุต
3. ซ็อคเก็ตสำหรับต่อสาย
4. ท่อหด

ตามภาพครับ
จัดแจงบัดกรีสายชีลด์เข้าไป
- ขั้วบวกไมค์ เข้ากับ สายสีแดง
- ขั่วลบไมค์ เข้ากับ สายสีขาว
- กราวน์ เข้ากับ ชีลด์ชั้นนอก(ผมหุ้มท่อหดสีเหลืองไว้)


http://i444.photobucket.com/albums/q...s/IMG_7898.jpg


เสร็จแล้วเก็บงานด้วยท่อหด และพันเทปสักหน่อย

http://i444.photobucket.com/albums/q...s/IMG_7907.jpg

http://i444.photobucket.com/albums/q...s/IMG_7908.jpg

http://i444.photobucket.com/albums/q...s/IMG_7900.jpg

http://i444.photobucket.com/albums/q...s/IMG_7901.jpg

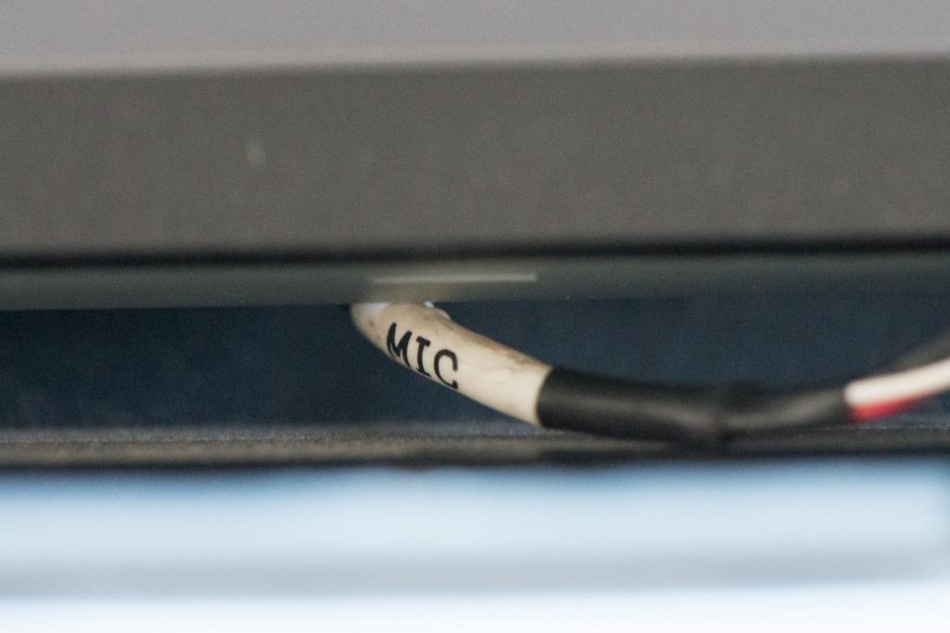

เสร็จแล้วไปรื้อหลังจอหาสายที่มีเขียนว่า MIC ครับ

http://i444.photobucket.com/albums/q...s/IMG_7902.jpg

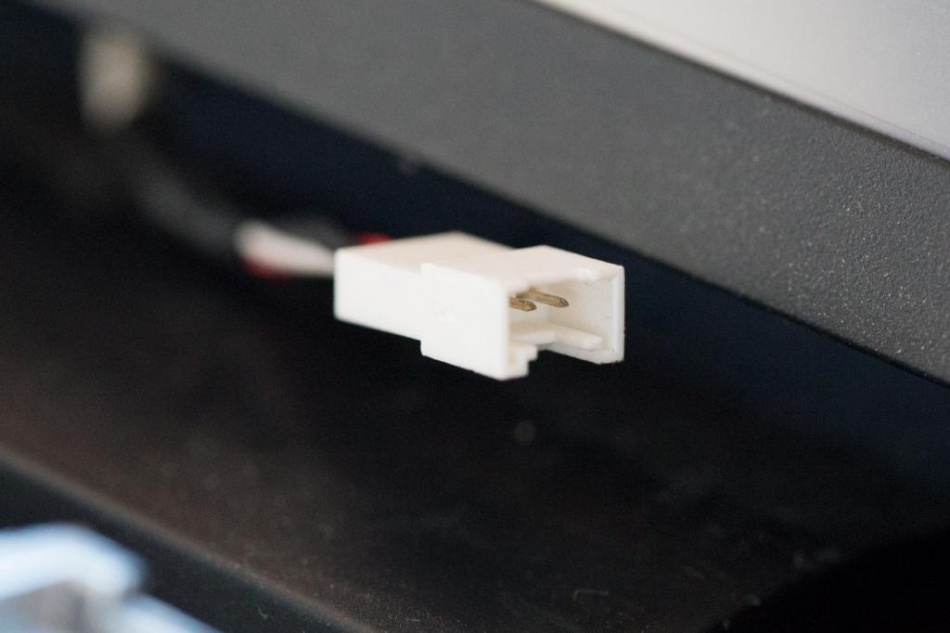

จะมีสาย 3 ขั้ว (แดง-ขาว-ดำ)
http://i444.photobucket.com/albums/q...s/IMG_7903.jpg



ต่อสายที่เราทำเข้าไป แล้วเก็บงานให้เรียบร้อย
http://i444.photobucket.com/albums/q...s/IMG_7909.jpg

ต่อไปเสียบกุญแจ เปิดสวิทซ์ มาที่หน้าเมนู กดเลือกเมนู Bluetooth เลยครับ (ถ้าไม่มีไมค์ต่ออยู่มันจะบอกให้ต่อไมค์เหมือนที่ทุกท่านเจอ)
http://i444.photobucket.com/albums/q...s/IMG_7912.jpg


ต่อไปเป็นกระบวนการจับคู่(Pairing) ระหว่าง รถกับมือถือ

กดเมนู Pairing
http://i444.photobucket.com/albums/q...s/IMG_7915.jpg


จากนั้นมาที่โทรศัพท์มือถือของท่าน เข้าเมนู Bluetooth และจับคู่เหมือนอุปกรณ์อื่นๆ จะเจออุปกรณ์ชื่อ MITSUBISHI
http://i444.photobucket.com/albums/q...s/IMG_7917.jpg

ตรงนี้กด OK เลยครับ สิ้นสุดกระบวนการจับคู่
http://i444.photobucket.com/albums/q...s/IMG_7919.jpg


อุปกรณ์ที่จับคู่สำเร็จแล้วจะขึ้น Connected to phone audio ครับ
http://i444.photobucket.com/albums/q...s/IMG_7920.jpg

ที่หน้าจอจะโชว์ชื่อมือถือของท่าน
http://i444.photobucket.com/albums/q...s/IMG_7922.jpg


กดโทร.ออกเพื่อทดสอบเลยครับ อย่าได้รีรอ
http://i444.photobucket.com/albums/q...s/IMG_7924.jpg


ที่โทรศัพท์ก็จะแสดงให้เห็นว่าเราต่ออุปกรณ์เสริมอยู่ (Handset สีเขียว)
http://i444.photobucket.com/albums/q...s/IMG_7925.jpg


ขณะโทร.ก็จะแสดงเวลา พร้อมกับปุ่ม Dial Pad ให้กดได้ด้วย
รวมทั้งกดวางสายได้อีกต่างหาก
http://i444.photobucket.com/albums/q...s/IMG_7926.jpg

เก็บสายให้เรียบร้อย ประกอบชิ้นส่วนกลับที่เก่า สิ้นสุดการ DIY

ผมติดตั้งไมค์ไว้บนคอพวงมาลัยครับ
เป็นจุดที่ตรงกับปาก และใกล้ที่สุดเพื่อคุณภาพเสียงที่ดีในการสนทนาครับ
http://i444.photobucket.com/albums/q...s/IMG_7928.jpg


รวมราคาวัสดุอุปกรณ์แล้ว ผมว่าไม่น่าถึง 50 บาทครับ
สำหรับผม ผมหาได้ในบ้านทุกชิ้น อิอิ

ขอบคุณสำหรับการติดตามครับ สวัสดี

วิธีดูขั้ว Condenser Microphone ให้สังเกตุรอยต่อของขั้วที่เชื่อมกับตัวถัง จะเป็นขั้วลบ ครับ

(ภาพประกอบจากอินเตอร์เน็ต)
http://upload.wikimedia.org/wikipedi...e_capsules.jpg

สวดยอด ครับน้า แต่รถผมไม่มีอ่ะ :96 2:

อยากทำบ้างอาาาาา แต่รถเค้าไม่มีจอรุ่นนี้ อดตามเคย

เทพคอดๆเลยลวกเพ่ ขอตบมือให้คร๊าบ
เส้นเหลืองน้าต่อตรงไหนของไมค์ครับ รบกวนขอภาพนิดได้ป่ะครับน้า จะลอกการบ้านซักหน่อย

ชื่นชมน้าเลยคับ โปรเจคนี้ขออนุญาติลอกแน่นอนคับ ไม่แพงและเท่ด้วย

:2 4::2 4::2 4::2 4:

แอบเซง ของเรามัน 2011 ไม่ใช้ 2013 ไม่มี m9

สวดยอด เลย

ภาพลืมถ่ายตรงนั้นไว้ครับ อิอิ
เอาสาย ขาว กับ กราวน์ที่เป็นฝอยถัก(หุ้มท่อเหลือง) ชนกัน แล้วเข้าที่ขั้วลบไมค์ครับ

อ้างอิง:

---

- ขั้วบวกไมค์ เข้ากับ สายสีแดง
- ขั่วลบไมค์ เข้ากับ สายสีขาว
- กราวน์ เข้ากับ ชีลด์ชั้นนอก(ผมหุ้มท่อหดสีเหลืองไว้)

---

อ้างอิง:

---

โพสต้นฉบับโดยคุณ badbhoom

เทพคอดๆเลยลวกเพ่ ขอตบมือให้คร๊าบ
เส้นเหลืองน้าต่อตรงไหนของไมค์ครับ รบกวนขอภาพนิดได้ป่ะครับน้า จะลอกการบ้านซักหน่อย

---

ไม่ธรรมดานะครับเนี่ย นี่ระดับ ยอดยุทธแล้ว

สวดยอดเลยครับ

เห็นแล้วอยากเปลี่ยนจอเลยครับ ฮือๆๆๆ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ bolanman

ชื่นชมน้าเลยคับ โปรเจคนี้ขออนุญาติลอกแน่นอนคับ ไม่แพงและเท่ด้วย

---

ต่อและติดตั้งเรียบร้อยแล้วคับเสียงชัดเจนดีคับน้าๆ

ทำให้หน่อยไม่ได้หรอครับ ^^

กลัวทำเองแล้วบัญไร (แม่บ้านส่งห้ามลื้อเอง) 555+

ไฟล์แนบ 239844ไฟล์แนบ 239845

อย่างนี้หมายความว่า ถ้าซื้อไมค์จากศุนย์มาก็ต่อได้เลยใช่ไหมครับ เพราะเห็นว่าขั้วสายมารออยู่แล้ว
