ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
jee4x4
12V ก็พอทำเล่นได้หาอุปกรณ์ drive คงราคาไม่แพงกลัวจะเป็น 100+ อย่างพวก drive หัวฉีดคงจะหลายตัง
น้าครับพอจะมี wiring ของ VG มั้ยครับจะทำดันรางใส่เล่นๆดูครับไม่มีแบบขี้เกียจไล่สายจาก sensor
มีอยู่น้าจี แต่เอาขึ้นหน้าบอร์ดไม่ได้ เพราะไม่มีสแกนเนอร์
บอกได้ แรงดัน อยู่ปลั๊กใหญ่ ปลั๊กแรกข้างประตู ถอดออกมาหงาย ปลั๊กขึ้น(หลังปลั๊กนั่นเอง) ถอดฝาครอบออก สายสีเหลืองออกขาว จากขวามือเส้นที่สองครับ เอาอะไรอีกบอกละกันสายบูสท์ด้วยป่าว เอาไว้เพิ่มบูสท์
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
SCV 12 V ครับผม
ตอนนี้กำลังลองอยู่โดยใช้ Mosfet ครับ
เปิดเผยกันเช่นเคยครับ
งบ IRF540N 25 บาท อิอิ
ตามคันเร่งครับ ไม่อยากได้เงิน น้า Wut
เป็น น้องเป็น พี่ เป็นเพื่อน ดีกว่าครับ
* การทำงานของ IRF540 คือ การทำงานโดยแปลผันตามแรงดัน (ถ้าเป็น ทรานซิสเตอร์จะทำงาน โดยกระแสเช่นตามภาพ 2N2222 จำลองการทำงานของ ECU รถเท่านั้นไม่ต้องต่อ)
แรงดันเข้าที่ขา G (ขากำหนดการทำงาน )สูง
สรุป คือเร่งมาก โวทย์คันเร่งมามาก กระแส scv จะใหลมาก ทำให้ เปิดน้ำมันมากครับ
* ภาพแรกเป็น การทำงานของระบบ
* ภาพที่ 2 การต่อใช้งานจริงต่อแค่นั้น
*ภาพ 3 วงจรและตำแหน่งการต่อกับ ECU จร้าาาาา
DATA
IRF540 DATASHEET
เห็นแล้วปวดตับเลย...ผม
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
yanyong
scv 12 v ครับผม
ตอนนี้กำลังลองอยู่โดยใช้ mosfet ครับ
เปิดเผยกันเช่นเคยครับ
งบ irf540n 25 บาท อิอิ
ตามคันเร่งครับ ไม่อยากได้เงิน น้า wut
เป็น น้องเป็น พี่ เป็นเพื่อน ดีกว่าครับ
* การทำงานของ irf540 คือ การทำงานโดยแปลผันตามแรงดัน (ถ้าเป็น ทรานซิสเตอร์จะทำงาน โดยกระแสเช่นตามภาพ 2n2222 จำลองการทำงานของ ecu รถเท่านั้นไม่ต้องต่อ)
แรงดันเข้าที่ขา g (ขากำหนดการทำงาน )สูง
สรุป คือเร่งมาก โวทย์คันเร่งมามาก กระแส scv จะใหลมาก ทำให้ เปิดน้ำมันมากครับ
* ภาพแรกเป็น การทำงานของระบบ
* ภาพที่ 2 การต่อใช้งานจริงต่อแค่นั้น
*ภาพ 3 วงจรและตำแหน่งการต่อกับ ecu จร้าาาาา
data
irf540 datasheet
จาร์ย ผมเข้าใจล่ะ ใช้วิธีเพิ่มแรงดันให้ขาscv จะใด้เปิดมาก แล้วตัวนี้irf540n หาใด้ที่ไหนครับ ผมจะใด้ลองจัดใส่เลยพร้อมโบว์อ๊อพ ครับ เพรสเชอร์บานพร้อมเสียง ฟิ้ว ฟิ้ว กันโบกระจาย
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
SCV 12 V ครับผม
ตอนนี้กำลังลองอยู่โดยใช้ Mosfet ครับ
เปิดเผยกันเช่นเคยครับ
งบ IRF540N 25 บาท อิอิ
ตามคันเร่งครับ ไม่อยากได้เงิน น้า Wut
เป็น น้องเป็น พี่ เป็นเพื่อน ดีกว่าครับ
* การทำงานของ IRF540 คือ การทำงานโดยแปลผันตามแรงดัน (ถ้าเป็น ทรานซิสเตอร์จะทำงาน โดยกระแสเช่นตามภาพ 2N2222 จำลองการทำงานของ ECU รถเท่านั้นไม่ต้องต่อ)
แรงดันเข้าที่ขา G (ขากำหนดการทำงาน )สูง
สรุป คือเร่งมาก โวทย์คันเร่งมามาก กระแส scv จะใหลมาก ทำให้ เปิดน้ำมันมากครับ
* ภาพแรกเป็น การทำงานของระบบ
* ภาพที่ 2 การต่อใช้งานจริงต่อแค่นั้น
*ภาพ 3 วงจรและตำแหน่งการต่อกับ ECU จร้าาาาา
DATA
IRF540 DATASHEET
ลองใช้ดูยังครับน้ายงค์ มันทำงานได้ดีบ่
1 ไฟล์แนบ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
W-ut
เห็นแล้วปวดตับเลย...ผม
ไม่ยากครับ น้า Wut ตามนี้เลยครับ
หลักการก็เหมือนกับ ยกหัวฉีดที่ A/F ครับ
แต่ตัวนี้ ไม่ป้อนกลับเข้า ECU แต่หาทางลง กราวด์ ให้ SCV เปิด ตามจังหวะการเร่งเท่านั้นเองครับ
อ้างอิง:
โพสต้นฉบับโดยคุณ
jee4x4
ลองใช้ดูยังครับน้ายงค์ มันทำงานได้ดีบ่
เท่าที่ลองก็ปรกติดีครับ และผมทดลองกับ Motor 12 V ที่มีอยู่
มันหมุนเร็ว-ช้า ตามการปรับแรงดันที่ขา 1 เลยครับ
แต่ที่ ใส่เข้าไปที่รถแล้ว ผมไม่มีเครื่องมือวัดครับ น้า Wut มีเครื่องมือ น่าจะเห็นภาพชัดเจนครับ
**

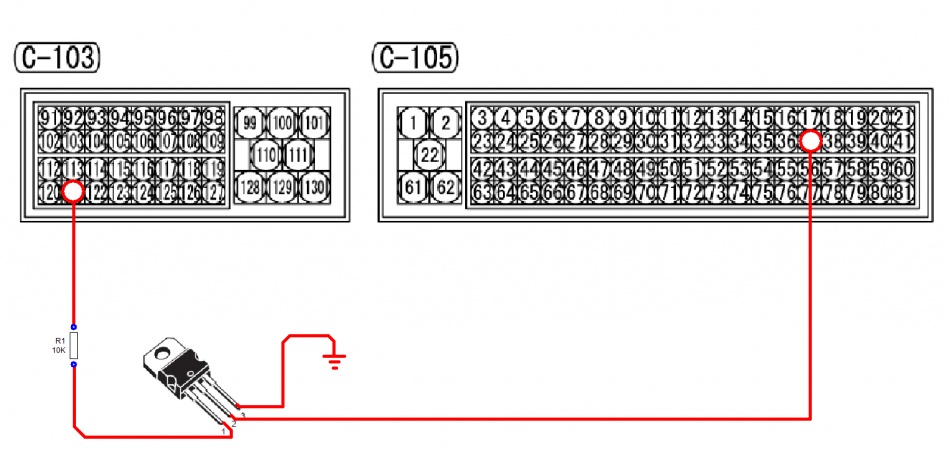

ขา ECU #121
ทำหน้าที่เหมือน วาล์ว ปิดเปิดหรี่ น้ำ นั้นเองครับ
ขา ECU # 37 ก็เหมือนน้ำที่จะทิ้ง
ขา 3 IRF540n เป็น เหมือนรูที่เราแอบเจาะ ระบายช่วยให้ใหลเร็วขึ้นครับ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
ผมใช้ Board ของ ETT ครับ ใช้ MikroC --> Win800 --> load เข้า Board ได้เลย
MCU ใช้รุ่นเก่า PIC16f877 , PIC18F4620 ซึ่งใช้แค่งาน ในรถยนต์ ดันราง คันเร่ง จูน สาระพัด "ผมเอาอยู่ครับ ผมควบคุมมันได้"
อิอิ
เวลาใช้งานก็กัดปริ้นแผ่นใหม่ แล้ว Copy MCU ลงจบครับ
อยากเพิ่มอะไรก็ ออกแบบปริ้น รองรับอุปกรณ์ใหม่ ๆ ให้ครบการใช้งาน
ว่าจะทำเป็น ชุดคิท
1 ดันราง -->
2 จูน MAP + กันBoost ตัด -->
3 ยกหัวฉีด -->
4 คันเร่งไฟฟ้า -->
5 ล็อคความเร็ว -->
6 Push Start
จะมีท่านใดสนใจ Project นี้ ใหมครับ
โดยที่ผมจะให้ Code ไปด้วย เผื่อท่านใดอยากเรียนรู้และเขียน Program เอง
ราคา ไม่เกิน 5-6k
3 K ก็พอ
เสร็จเมื่อแล้วจะขโมยตังค์ ที่บ้าน ไป L-test car
ผมสนใจดันรางสเต็ปแรกเลยครับน้ายงค์ ไม่ได้เข้ามาเรียนนานแล้วห้องนี้ ความรู้แน่นเอี๊ยดกว่เดิม
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
ขอความรู้หน่อยครับ
ถ้าทำแบบนี้แล้วไฟมันจะโชว์ไหมครับ เพราะถ้าแรงดันจริงกับเป้าหมายต่างกันเกิน 15 MPa ในช่วงเวลาหนึ่งจำไม่ได้ว่ามันเก็บข้อมูลนานแค่ไหนไฟมันจะโชว์
(ถ้ามีสมาร์ทเกจจะดูได้ที่ข้อ 63.fuel pressure แรงดันจริงจากท้ายราง และข้อ 64. fuel pressure target คำสั่งจากกล่อง)ถ้าไม่โชว์จะขอไปทำบ้างครับ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
madiawsree
ขอความรู้หน่อยครับ
ถ้าทำแบบนี้แล้วไฟมันจะโชว์ไหมครับ เพราะถ้าแรงดันจริงกับเป้าหมายต่างกันเกิน 15 MPa ในช่วงเวลาหนึ่งจำไม่ได้ว่ามันเก็บข้อมูลนานแค่ไหนไฟมันจะโชว์
(ถ้ามีสมาร์ทเกจจะดูได้ที่ข้อ 63.fuel pressure แรงดันจริงจากท้ายราง และข้อ 64. fuel pressure target คำสั่งจากกล่อง)ถ้าไม่โชว์จะขอไปทำบ้างครับ
การกระทำอะไรก้อแล้วแต่เกี่ยวกับแรงดัน จะต้องหนุนท้ายรางด้วยครับ และต้องหลอกเซ็นเซอรท้ายรางครับ ไม่งั้นขยับหน่อยก้อไฟโชว์แล้วครับ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
kong22
ผมสนใจดันรางสเต็ปแรกเลยครับน้ายงค์ ไม่ได้เข้ามาเรียนนานแล้วห้องนี้ ความรู้แน่นเอี๊ยดกว่เดิม
1 ใน 100 เลยนะครับที่สนใจ
อ้างอิง:
โพสต้นฉบับโดยคุณ
madiawsree
ขอความรู้หน่อยครับ
ถ้าทำแบบนี้แล้วไฟมันจะโชว์ไหมครับ เพราะถ้าแรงดันจริงกับเป้าหมายต่างกันเกิน 15 MPa ในช่วงเวลาหนึ่งจำไม่ได้ว่ามันเก็บข้อมูลนานแค่ไหนไฟมันจะโชว์
(ถ้ามีสมาร์ทเกจจะดูได้ที่ข้อ 63.fuel pressure แรงดันจริงจากท้ายราง และข้อ 64. fuel pressure target คำสั่งจากกล่อง)ถ้าไม่โชว์จะขอไปทำบ้างครับ
ถามน้า Wut อีกแรงครับ
แต่สำหรับผม ทำไปแล้ว ไม่โชว์ตามที่ว่า แต่โชว์ อย่างอื่นที่ไม่เกี่ยวกับตัวนี้ และไม่รับประกันครับ 5 5 5
ถ้ากล้า.......ก็ลอง.....ไม่กล้าก็.....รอ ซื้อ..... ที่เขาทดลองมาแล้ว แพงแน่ ๆ ก็ สิทธิของผู้ บริโภค 100 % ขอรับ
เพราะว่า นี่คือ Do it by yourself
ด้วยความเคารพครับ ท่านสมาชิก
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
1 ใน 100 เลยนะครับที่สนใจ
ถามน้า Wut อีกแรงครับ
แต่สำหรับผม ทำไปแล้ว ไม่โชว์ตามที่ว่า แต่โชว์ อย่างอื่นที่ไม่เกี่ยวกับตัวนี้ และไม่รับประกันครับ 5 5 5
ถ้ากล้า.......ก็ลอง.....ไม่กล้าก็.....รอ ซื้อ..... ที่เขาทดลองมาแล้ว แพงแน่ ๆ ก็ สิทธิของผู้ บริโภค 100 % ขอรับ
เพราะว่า นี่คือ Do it by yourself
ด้วยความเคารพครับ ท่านสมาชิก
5555 ผมขอชุดคิทดันราง1ชุดละกันนะ ค่าใช้จ่ายเท่าไรน้าpmแจ้งผมไว้เลยนะครับ พอดีลุยเครื่องเสียงเองไกล้ถึงฝั่งแล้ว เสร็จแล้วจะได้ต่อตัวนี้เลย
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
1 ใน 100 เลยนะครับที่สนใจ
ถามน้า Wut อีกแรงครับ
แต่สำหรับผม ทำไปแล้ว ไม่โชว์ตามที่ว่า แต่โชว์ อย่างอื่นที่ไม่เกี่ยวกับตัวนี้ และไม่รับประกันครับ 5 5 5
ถ้ากล้า.......ก็ลอง.....ไม่กล้าก็.....รอ ซื้อ..... ที่เขาทดลองมาแล้ว แพงแน่ ๆ ก็ สิทธิของผู้ บริโภค 100 % ขอรับ
เพราะว่า นี่คือ Do it by yourself
ด้วยความเคารพครับ ท่านสมาชิก
เพิ่งเข้าบ้านมาน้าย้ง เดี๋ยวก๊อปหน้าเว๊ปไว้แล้วเดี๋ยวจะลองดูครับ ขอบคุณมากๆครับ
3 ไฟล์แนบ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
W-ut
เพิ่งเข้าบ้านมาน้าย้ง เดี๋ยวก๊อปหน้าเว๊ปไว้แล้วเดี๋ยวจะลองดูครับ ขอบคุณมากๆครับ
ลองต่อครบวงจรดูแล้วครับ
-คือต่อออกจาก คันเร่งไฟฟ้าโดยตรงเลย กลัวแรงดันน้อย
ผลที่ได้..ไม่อยากจะโม้ครับ อิอิอิอิ
แนะนำให้ลองด่วนครับ
โดนเฉพาะท่านที่ ยังไม่ได้ดันราง:33 3:
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
ลองต่อครบวงจรดูแล้วครับ
-คือต่อออกจาก คันเร่งไฟฟ้าโดยตรงเลย กลัวแรงดันน้อย
ผมที่ได้..ไม่อยากจะโม้ครับ อิอิอิอิ
แนะนำให้ลองด่วนครับ
โดนเฉพาะท่านที่ ยังไม่ได้ดันราง:33 3:
อยากลองบ้างจังอิอิ เพราะผมก็ยังไม่มีดันราง
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
kong22
อยากลองบ้างจังอิอิ เพราะผมก็ยังไม่มีดันราง
ตามหัวข้อ #265 เลยครับ พ่อใหย่ ก้อง
ส่วนที่ น้า สนใจ ผมกำลัง ลองวงจรอยู่ครับ
ไม่ลงเอยซะที เดี๋ยว บวกโน่น บวกนี้ อิอิอิ
แต่ที่มีแน่ ๆ คือ
1 ดันราง ต้นตำหรับ จูนตามความอยาก
2 ยกหัวฉีด Full Option ตามชอบ air temp1,air temo2 , air flow ,
3 จูน ยกหัวฉีดที่ MAP แบบไม่ต้องกั้นใจ เวลาแซง 8 คันรวด, กันบู๊ชตัด
4 จูน SCV น้องใหม่ จาก ไอเดียร์ เจ้าสำนัก อาจารย์ Wut ดันแบบไม่ต้องกลัวหัวฉีดใหม้ หรือ ปั้ม ไม่คราง ฮืด ๆๆๆๆๆ
***
กล่องที่ 2
1 คันเร่งไฟฟ้า ทะยาน ตาม ทีนนนนนนนนนน อยาก
** ล็อคคันเร่งยัง Program ไม่เสร็จ
และ ***********
ขาซนทุกคน จะได้ระหัส MikroC ต้นฉบับ และสอนเท็คนิค การทำ Program แบบ ไม่มี กั๊ก
ชิ้ววววววววววว
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
ตามหัวข้อ #265 เลยครับ พ่อใหย่ ก้อง
การต่อตามภาพเลยใหมครับน้ายงค์ ชั่น ผม สิ ลอง เบิ่ง ครับ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
kong22
การต่อตามภาพเลยใหมครับน้ายงค์ ชั่น ผม สิ ลอง เบิ่ง ครับ
ลองแล่วมาบอกแนเด้อออออ
ลองเร่งฟังเสียงปั้มดูครับ เงียบขึ้นใหม เร็วขึ้นใหม
1 ไฟล์แนบ
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
yanyong
ลองแล่วมาบอกแนเด้อออออ
ลองเร่งฟังเสียงปั้มดูครับ เงียบขึ้นใหม เร็วขึ้นใหม
ครับน้ายงค์แล้วตัวr1 10k นี้คืออะไรครับ
ไฟล์แนบ 166211
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
ตัวต้านทาน ครับ บอกร้านขาย ว่าซื้อ R 10k 0.5 watt 4 ตัว บาท
และ ม๊อสเฟต IRF540n 25 บาท
ลุยยยยยยยย
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
Yanyong
ตัวต้านทาน ครับ บอกร้านขาย ว่าซื้อ R 10k 0.5 watt 4 ตัว บาท
และ ม๊อสเฟต IRF540n 25 บาท
ลุยยยยยยยย
ขอบคุณครับน้า พรุ้งนี้จะลองหาซื้อแถวบ้านดูไม่รู้จะมีหรือเปล่า
ตอบ: Mcu ไมโครคอนโทรเลอร์ ทำอะไร ๆ ก็ทำได้ ถ้าทำเป็น
อ้างอิง:
โพสต้นฉบับโดยคุณ
kong22
น้ายงค์ครับขอความชัวดอกสุดท้าย ที่c-103 ขา121 สายไฟสีอะไรครับ และ c-105 ขา 37 สีอะไรครับ แบบว่าผมมันขี่รังเลครับไปดูแล้วต่อไม่ถูกสาย และขอบคุณน้ามากครับสำหรับแนวทางซนดอกแรกของผมอิอิ
