ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
รถผมไม่มีสัญญาณกันขโมยครับ
ที่ว่าอยากให้มันล็อกเองนี่คือ เวลาผมขับรถ ผมชอบลืมล็อกรถ ปกติถ้ารถเดิม ๆ ไม่มีการอัพเกรดรีโมท หรือติดสัญญาณกันขโมย ประตูมันจะไม่ล็อกอัตโมมัติขณะขับขี่
ผมก็เลยอยากให้มันล็อกเองโดยอาศัยฟังก์ชั่นอะไรซักอย่างในรถที่เราใช้ประจำเวลาขับรถแล้วให้ฟังก์ชั่นส่วนนี้แหละไปกรตุ้นเซ็นทลัลล็อกให้มันล็อกอะครับ หลัก ๆ ก็มีแค่นี้
ผมติดสัญญาณกันขโมยมาแต่ทำไม เวลาขับรถไปมันไม่ล็อคเองอะคับ น้าผุ้รู้ตอบผมทีนะคับ ผม งงๆ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
teenoi
ผมติดสัญญาณกันขโมยมาแต่ทำไม เวลาขับรถไปมันไม่ล็อคเองอะคับ น้าผุ้รู้ตอบผมทีนะคับ ผม งงๆ
ต้องเพิ่มมอเตอร์อีกตัวครับน้า เอาไฟเกียร์dไปจ่ายวงจรหน่วงเวลาเปิด
50 วินาทีแล้วรถก็ล็อคครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
Update ด่วนครับ
สำหรับน้า ๆ ท่านใดที่กำลังทำตามวงจรข้างบนอยู่ ถ้าทำเสร็จแล้ว หรือแบบอื่น ๆ ของแต่ละท่าน ถ้าท่านใดทดลองแล้ว ใช้งานได้รบกวนมา Update ให้ด้วยนะครับ
แต่วันนี้ผมมานั่งคิด ๆ ดูเรื่องการต่อสาย Lock ผมว่าไม่น่าจะใช่ ผมก็เลยมานั่งคิดใหม่ว่า สาย lock กับ unlock นั้นมันน่าจะเป็นคำสั่งที่สั่งออกมาจากกล่องเรียบร้อยแล้วแล้ว แต่ตัวสั่งให้มันล็อกนี้ สายเส้นอื่นที่ทำหน้าที่เป็น sensor
ที่ผมคิดอย่างนี้ คือถ้าเรากดเขี่ยตัวล็อกไปยังดำแหน่งที่ถูกกำหนดไว้แล้ว มอเตอร์มันถึงจะทำงาน แต่ถ้าไม่ถึงจะดตำแหนงที่กำหนดมันก็ไม่ทำงาน
ซึ่งผมดูจากภาพข้างล่างนี้มันค่อนข้างมีสายไฟหลายเส้นที่วิ้งเข้าหาตัวเซ็นทลัลล็อก ซึ่งมันมีจำนวนมากกว่าที่จะทำหน้าที่ ล็อก-ปลดล็อก และ กราวด์
อันนี้ตามความคิดของผม ถ้าที่ผมคิดนี้มันผิดยังไงช่วยแย้งให้ด้วยนะครับ และขอคำอธิบายให้ด้วยครับ ขอบคุณครับ
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
ที่ผมเข้ามา update นี้ผมเกรงว่าถ้าน้า ๆ ทำการต่อแล้วถ้าใช้งานได้ก็ดีไป แต่ถ้าไม่ได้ล่ะครับผมกลัวว่ามันจะช็อตเอาอะครับ
แต่ตอนนี้ผมคง ขอศึกษาก่อนครับ
ส่วนแผงวงจรที่ผมโพสให้ดูนั้น ถ้าเอาแค่ขับกระตุ้นมอเตอร์แล้วก็ตัดนั้น ใช้ได้แน่นอนครับ
ขอกลับมาอีกครั้งนะครับ กับข้อสงสัยของผมเองจากข้างบนนี้หรือเริ่มแรกจนสุดท้ายเลย ในที่สุกก็กระจ่างแล้ว และก็หาสายเส้นที่ว่า (sensor) เจอจนได้ ผมก็เลยขอกลับมาต่อยอดอีกครับ เพราะตั้นเรามันไม่ล็อคออโต้ให้เหมือนกับเจ้าอื่น ๆ แต่ถ้าจะให้มันล็อคก็ต้องเข้าหาร้านบริการอย่างเดียว มานมีแต่ค่าใช้จ่าย แล้วก็จ่าย อะครับ แต่ถ้าเราทำเองได้เราก็ตัดค่าใช้จ่ายตรงนี้ไป น้า ๆ ว่าอย่างผมมั้ย
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
เป้าหมายของผมคือ ทำยังไงก็ได้ที่ให้ระบบล็อคทำงาน จะเบรคหรือ จะแบบ speed lock ก็ตาม แต่ผมขอเลือกแบบ เบรคล้อค ส่วน speed lock ก็เจอแล้วเช่นกันแต่ก็ยังไม่ค่อยแน่ใจอันนี้ขอจับสัญญาณสายก่อนว่ามันทำงานตอนรถเคลื่อนตัว กี่ k ถึงจะทำงาน อันนี้ผมขอเทสก่อนนะครับ
***ส่วนน้าท่านใดที่ทำได้แล้วก็เอามาแชร์ได้ครับ
***ส่วนน้าท่านใดติดตั้งมาแล้วหรือใช้บริการจากที่อื่นมาแล้ว แต่ไม่สามารถเผยแพร่ได้ก็ไม่เป็นไรครับ เพราะมันเป็นข้อมูลทางการค้า อันนี้ผมก็เข้าใจครับ
สำหรับผมแล้ว เมื่อกรุทู้ปักหมุดอยู่ห้อง D.I.Y แล้ว ต้องแชร์ความรู้ครับอันไหนทำได้ต้องแบ่งปัน อันไหนทำไม่ได้ต้องช่วยกัน ผมขอเวลาเย็นนี้ติดตั้งจากรถผมก่อนได้ผลดั่งที่ตั้งใจใว้หรือไม่ แล้วจะเอามาแชร์ให้นะครับ
สิ่งที่ผมจะทำนะครับ
- ออโต้เบรคล็อค แบบไม่ต้องเพิ่มมอเตอร์
- จะกลับมาชี้เป้า ชี้ตำแหน่งสายให้ สำหรับท่านใดต้องการต่อยอด d.i.y.
ขอ 2 อันนี้ก่อนแล้วกันส่วนจะต่อยอดไปอย่างอื่นแล้วค่อยว่ากันครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
1 ไฟล์แนบ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock

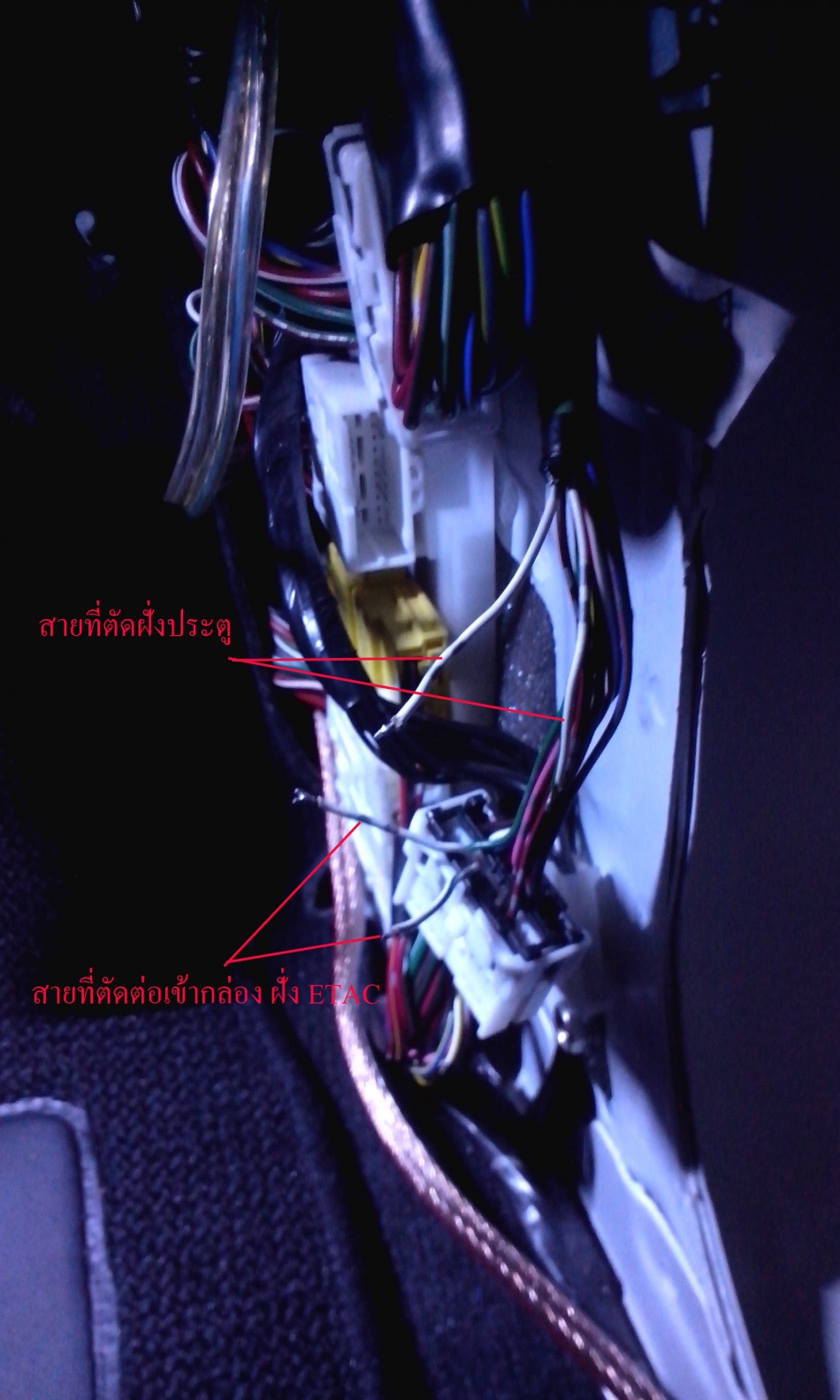

วันนี้ขอชี้ตำแหน่งสายให้ก่อนครับ ตอนแรกกะว่าจะทำเมื่อวันศุกร์ที่ผ่านมา ผมไม่มีเวลาเลย สุดท้ายก็ไม่ได้ทำ ก็เลยมาชี้ตำแหน่งสายให้ก่อนแล้วกันครับ
ทั้ง 2 สายนี้ต้องตัดนะครับไม่งั้นระบบไม่ทำงาน สำหรับท่านที่ต้องการให้ระบบ ล็อค กับ ปลดล็อค แค่นี้ก็เพียงพอครับ แต่ถ้าต้องการให้ระบบทำงานและส่วนอื่น ๆ ทำงานปกติดอาจตัองมีวงจรเล็ก ๆ น้อย ๆ มาช่วยจัดการครับ (อันนี้ผมทำเสร็จแล้ว ขอเทสก่อนได้ผมยังไงจะเอาวรจรมาให้นะครับ)
1 ไฟล์แนบ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
ทำไมถึงตั้งตัด
อธิบายการทำงานก่อนนะครับ
ตามรูป
เป็นระบบ lock,unlock ตรงประตู เมื่อตำแหน่งใด ๆ แตะกราวด์อยู่ระบบจะทำงาน แต่ถ้าเราเลื่อนตัวล็อคตรงประตู กราวด์จะอยู่ในตำแหน่งกึ่งกลาง ถ้าฝั่งไหนแตะกราวด์ก่อนระบบก็จะทำงาน
แต่ถ้าเราไม่ตัด สมุติ ถ้าตำแหน่งกราวด์แตะอยู่ที่ unlock อยู่ แล้วเราป้อนกราวด์ไปที่ lock เลยระบบจะไม่ทำงานเพราะระบบยังรับสัญญาณจากกราวด์ในตำแหน่ง unlock อยู่ (ลืมบอกไปว่าถ้าระบบอยู่ในตำแหน่งใด ๆ อยู่กราวด์จะจ่ายให้ระบบอยู่ตลอดการทำงานครับ แน่แหละครับที่เราจะเป็นต้องตัด)
3 ไฟล์แนบ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock

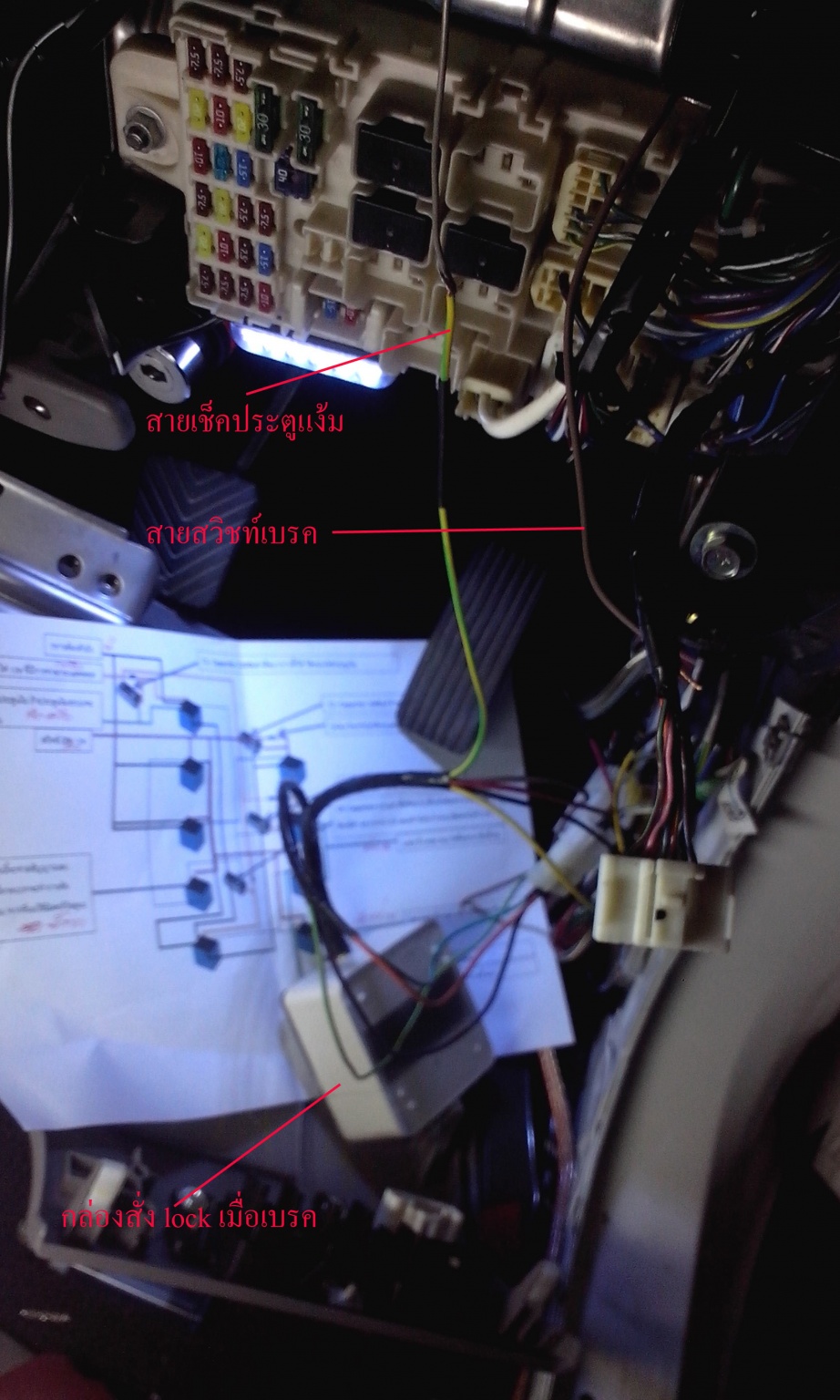

เมื่อวานเย็นได้ติดตั้งเป็นที่เรียบร้อยแล้ว ใช้งานได้ดีครับ
การทำงาน
-จะทำงานงานเมื่อกุญแจอยู่ในตำแหน่ง on
-ระบบจะล็อคแค่ครั้งเดียวเมื่อมีการเปิดประตู
-เมื่อปลดล็อคฝั่งคนขับแล้วจะเปิดประตูบานไหนก็ได้เมื่อปิดระบบจะทำงาน
-เมื่อประตูเปิดระบบจะไม่ทำงาน
-เมื่อเราแตะเบรคค้างไว้ระบบจะหน่วงเวลาล็อคประมาณ 3 วินาที หรือ ปิดประตูแล้วแตะเบรคค้าง 2 วินาทีประตูจะล็อค
-ที่สำคัญ หลังจากที่ตัดสายต่อเข้ากล่องแล้ว ตัวล็อคที่ประตูยังทำงานได้เหมือนเดิม สามารถ ล็อคและปลดล็อคได้เหมือนเดิม
**ตอนนี้สิ่งที่ผมต้องการให้มีในระบบล็อคประตูรถผมก็มีอยู่แค่นี้ เพราะผมเป็นคนขึ้ลืม ลืมล็อคประตูบ่อยครั้ง มันอันตรายครับถ้าไม่ล็อค
ไฟล์แนบ 222374
ไฟล์แนบ 222375ไฟล์แนบ 222376
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
น้าต้องติด Solenoid (ตามร้านที่ติดระบบล๊อคเค้าเรียกปืน) ไว้ดึงตัวกดล๊อคด้านคนคับเพิ่มนะไม่งั้นไม่ทำงานครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
chitk
น้าต้องติด Solenoid (ตามร้านที่ติดระบบล๊อคเค้าเรียกปืน) ไว้ดึงตัวกดล๊อคด้านคนคับเพิ่มนะไม่งั้นไม่ทำงานครับ
ผมทำเรียบร้อยแล้วครับ ไม่ต้องเพิ่มอย่างที่น้าว่าเลย เพิ่มแค่กล่องที่ทำขึ้นเองแค่นี้ครับ ตอนนี้ใช้อยู่ครับ
1 ไฟล์แนบ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
chitk
น้าต้องติด Solenoid (ตามร้านที่ติดระบบล๊อคเค้าเรียกปืน) ไว้ดึงตัวกดล๊อคด้านคนคับเพิ่มนะไม่งั้นไม่ทำงานครับ

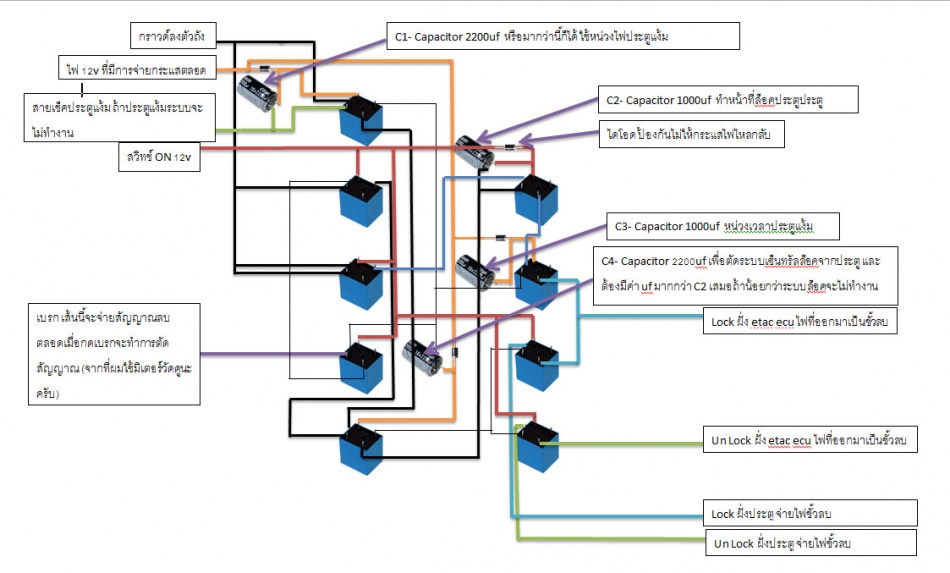

ผมเพิ่มแค่วงจรตัวนี้เข้าไป อย่างอื่นมากับรถทั้งหมด ไม่มีมอเตอร์เสริมครับ
ทำไม่อยากครับไม่มีอะไรซับซื้อ แค่ รีเลย์ ไดโอด และ คาปาร์ ไม่กี่ตัวครับ ต่อตามวงจร ได้เลยครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
ผมเพิ่มแค่วงจรตัวนี้เข้าไป อย่างอื่นมากับรถทั้งหมด ไม่มีมอเตอร์เสริมครับ
ทำไม่อยากครับไม่มีอะไรซับซื้อ แค่ รีเลย์ ไดโอด และ คาปาร์ ไม่กี่ตัวครับ ต่อตามวงจร ได้เลยครับ
น้าทำขายไหม ผมไม่เก่งด้านอิเล็ค ครับ ถ้าขายชุดเท่าไหร่ครับน้า เดี่ยวเอามาต่อเองครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
aungpar999
น้าทำขายไหม ผมไม่เก่งด้านอิเล็ค ครับ ถ้าขายชุดเท่าไหร่ครับน้า เดี่ยวเอามาต่อเองครับ
ผมว่าน้าลองทำเองเลยครับ แผงวงจรก็ดูง่าย ผมทำเป็นรูปภาพประกอบทั้งหมดต่อตามนั้นเลยครับ ตอนนี้ผมทำใช้แล้ว ใช้ได้แน่นอน 100% ลองทำดูก่อนครับ
แต่ถ้าไม่ได้จริง ๆ ขอออกตัวก่อนนะครับ เรื่องวงจร ผมก็ไม่เก่งหรอกครับ งู ๆ ปลา ๆ ทั้งนั้น ขนาดอุปกรณ์ผมยังแกะเอาจากเครื่อง ups เก่าที่เสียแล้วเลยครับ การโยง link ตัวรีเลย์ก็สายแลน ทำแผ่นปริ้นไม่เป็นเป็นอะครับ กลัวว่าถ้าทำขายแล้วมันจะไม่สวย แต่ถ้าน้ารับได้ผมก็จะทำให้ ตัวรีเลย์ก็จะหาของใหม่มาใส่ให้ทั้งหมด แต่แผ่นปริ้นลายวงจรนี้ไม่มีนะครับทำไม่เป็น และไม่มีขายแน่นอน เพราะวงจรนี้ผมทำเอง ลองผิดลองถูกมาหลายวันเหมือนกัน ส่วนตัวรีเลย์,ไดโอด,คาปาร์ ผมก็ไม่รู้เลยว่าราคามันเท่าไหร่
**แต่ผมขอคอมเม้นท์นิดนึงครับ ท่านอื่น ๆ ที่กำลังคิดหรือขอก๊อปทำเพื่อหวังผลทางธุรกิจ ขอร้องครับอย่าทำเลยผมนั่งคิดนั่งทำอยู่หลายวันศึกษามาหลายเดือนเพื่อใช้กับไทรทั่น จุดประสงค์เพื่อจะเอามาแบ่งปันกับ พี่ ๆ เพื่อน ๆ น้อง ๆ ในคลับทำกัน D.I.Y กันเอง แค่ถ้าคิดจะทำขาย ผมขอทำเองแล้วกันนะครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
ผมว่าน้าลองทำเองเลยครับ แผงวงจรก็ดูง่าย ผมทำเป็นรูปภาพประกอบทั้งหมดต่อตามนั้นเลยครับ ตอนนี้ผมทำใช้แล้ว ใช้ได้แน่นอน 100% ลองทำดูก่อนครับ
แต่ถ้าไม่ได้จริง ๆ ขอออกตัวก่อนนะครับ เรื่องวงจร ผมก็ไม่เก่งหรอกครับ งู ๆ ปลา ๆ ทั้งนั้น ขนาดอุปกรณ์ผมยังแกะเอาจากเครื่อง ups เก่าที่เสียแล้วเลยครับ การโยง link ตัวรีเลย์ก็สายแลน ทำแผ่นปริ้นไม่เป็นเป็นอะครับ กลัวว่าถ้าทำขายแล้วมันจะไม่สวย แต่ถ้าน้ารับได้ผมก็จะทำให้ ตัวรีเลย์ก็จะหาของใหม่มาใส่ให้ทั้งหมด แต่แผ่นปริ้นลายวงจรนี้ไม่มีนะครับทำไม่เป็น และไม่มีขายแน่นอน เพราะวงจรนี้ผมทำเอง ลองผิดลองถูกมาหลายวันเหมือนกัน ส่วนตัวรีเลย์,ไดโอด,คาปาร์ ผมก็ไม่รู้เลยว่าราคามันเท่าไหร่
**แต่ผมขอคอมเม้นท์นิดนึงครับ ท่านอื่น ๆ ที่กำลังคิดหรือขอก๊อปทำเพื่อหวังผลทางธุรกิจ ขอร้องครับอย่าทำเลยผมนั่งคิดนั่งทำอยู่หลายวันศึกษามาหลายเดือนเพื่อใช้กับไทรทั่น จุดประสงค์เพื่อจะเอามาแบ่งปันกับ พี่ ๆ เพื่อน ๆ น้อง ๆ ในคลับทำกัน D.I.Y กันเอง แค่ถ้าคิดจะทำขาย ผมขอทำเองแล้วกันนะครับ
อีกเสียงครับ ! น้าทำขายเถอะครับอยากได้มานานแล้วครับ จอง1ชุดล่วงหน้าเลยเอาแบบมีภาพและขั้นตอนติดตั้งด้วยด่วนๆเลยครับน้า
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
ผมว่าน้าลองทำเองเลยครับ แผงวงจรก็ดูง่าย ผมทำเป็นรูปภาพประกอบทั้งหมดต่อตามนั้นเลยครับ ตอนนี้ผมทำใช้แล้ว ใช้ได้แน่นอน 100% ลองทำดูก่อนครับ
แต่ถ้าไม่ได้จริง ๆ ขอออกตัวก่อนนะครับ เรื่องวงจร ผมก็ไม่เก่งหรอกครับ งู ๆ ปลา ๆ ทั้งนั้น ขนาดอุปกรณ์ผมยังแกะเอาจากเครื่อง ups เก่าที่เสียแล้วเลยครับ การโยง link ตัวรีเลย์ก็สายแลน ทำแผ่นปริ้นไม่เป็นเป็นอะครับ กลัวว่าถ้าทำขายแล้วมันจะไม่สวย แต่ถ้าน้ารับได้ผมก็จะทำให้ ตัวรีเลย์ก็จะหาของใหม่มาใส่ให้ทั้งหมด แต่แผ่นปริ้นลายวงจรนี้ไม่มีนะครับทำไม่เป็น และไม่มีขายแน่นอน เพราะวงจรนี้ผมทำเอง ลองผิดลองถูกมาหลายวันเหมือนกัน ส่วนตัวรีเลย์,ไดโอด,คาปาร์ ผมก็ไม่รู้เลยว่าราคามันเท่าไหร่
**แต่ผมขอคอมเม้นท์นิดนึงครับ ท่านอื่น ๆ ที่กำลังคิดหรือขอก๊อปทำเพื่อหวังผลทางธุรกิจ ขอร้องครับอย่าทำเลยผมนั่งคิดนั่งทำอยู่หลายวันศึกษามาหลายเดือนเพื่อใช้กับไทรทั่น จุดประสงค์เพื่อจะเอามาแบ่งปันกับ พี่ ๆ เพื่อน ๆ น้อง ๆ ในคลับทำกัน D.I.Y กันเอง แค่ถ้าคิดจะทำขาย ผมขอทำเองแล้วกันนะครับ
ไม่เป็นไรครับน้า ถ้าทราบราคาแล้วแจ้งให้ทราบด้วยครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
JOE_CHAIYAPHUM
อีกเสียงครับ ! น้าทำขายเถอะครับอยากได้มานานแล้วครับ จอง1ชุดล่วงหน้าเลยเอาแบบมีภาพและขั้นตอนติดตั้งด้วยด่วนๆเลยครับน้า
อ้างอิง:
โพสต้นฉบับโดยคุณ
aungpar999
ไม่เป็นไรครับน้า ถ้าทราบราคาแล้วแจ้งให้ทราบด้วยครับ
โอเคร ได้ครับ ขอเวลาหาของก่อน ทำเสร็จแล้วประเมินต้นทุน + ขอค่าเสียเวลาบักกรีนิดนึง (เพราะกล่องนึงเห็นแค่วงจรแค่นี้ผมนั่งทำเกือบ ๆ 4 ชั่วโมง) พร้อมกับคู่มือติดตั้ง เสร็จแล้วจะมาแจ้งให้ทราบนะครับ
ตอบ: ว่าง ๆ ไม่มีไรทำ เลยจัดซะ ขำ ๆ กับ auto lock
อ้างอิง:
โพสต้นฉบับโดยคุณ
jessada
โอเคร ได้ครับ ขอเวลาหาของก่อน ทำเสร็จแล้วประเมินต้นทุน + ขอค่าเสียเวลาบักกรีนิดนึง (เพราะกล่องนึงเห็นแค่วงจรแค่นี้ผมนั่งทำเกือบ ๆ 4 ชั่วโมง) พร้อมกับคู่มือติดตั้ง เสร็จแล้วจะมาแจ้งให้ทราบนะครับ
:i40::87 2:
