ว่าง ๆ เลยนั่งคิด ทดลองแล้วใช้ได้จริง ครับ
สำหรับรถที่มี รีโมทและเซ็นซันล็อกมากับรถแล้ว

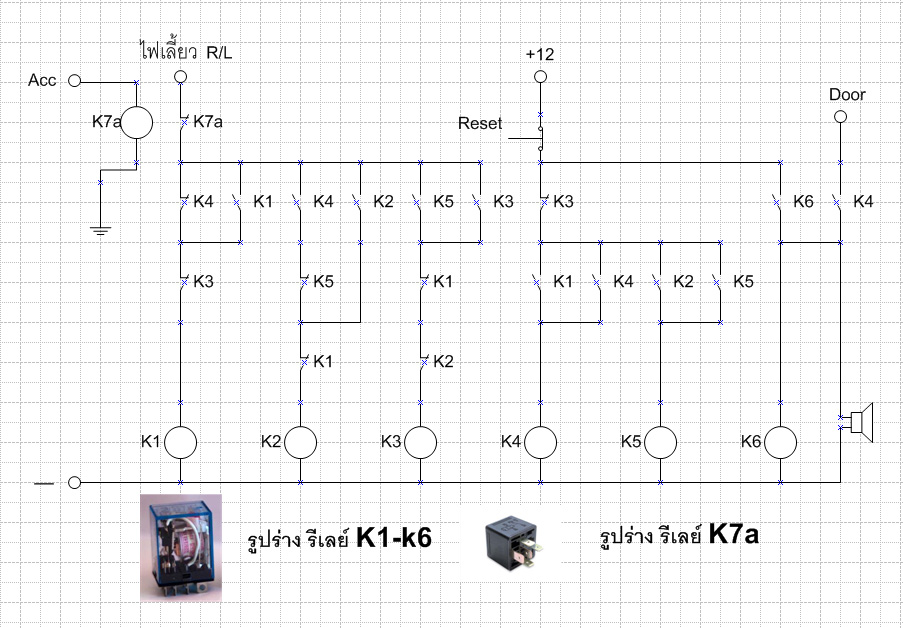

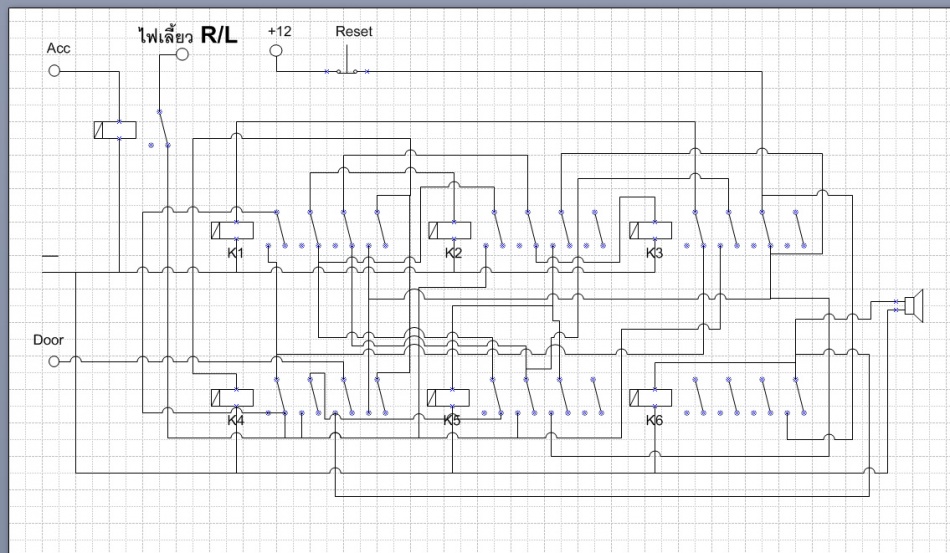

การทำงานครับ โดยเอาสัญญาณไฟเลี้ยวตอนที่เรากด รีโมทครับ
--ในขณะที่เราขับรถ จะไม่ทำงานแม้ว่าเปิดไฟเลี้ยว เพราะ k7a จะตัดการทำงานครับ
--เมื่อกด ล็อกที่รีโมท ไฟเลี้ยวติด 1 ครั้ง k1 จะทำงาน และขณะเดียวกัน สั่งให้ k4 ทำงานด้วย เป็นการเปิดวงจรกันขโมยครับ
--ในขณะล็อก ถ้ามีคนเปิดประตูรถ k6 จะทำงานและล็อกตัวเอง พร้อมไซเรนดัง (ขาคอนแทค k6 ยังเหลือเอาไปตัดสตาร์ทได้ครับ)
--เมื่อปลดล็อก ไฟเลี้ยวรถจะติด 2 ครั้ง ตามนี้ครับ
-- ไฟเลี้ยวติดครั้งแรก k2 ทำ และสั่ง k5 ทำเพื่อค้างสภาวะ
-- ไฟเลี้ยวติดครั้งที่ 2 ทำให้ k3 ทำ พร้อมกับการตัดการทำงานของวงจรกันโขมย
--สวิทซ์ Reset เอาไปซ่อนไว้ตรงใหนก็ได้ตามความสะดวกครับ เอาไว้ reset เวลา ไซเรนร้องครับ
หมายเหตุ ไฟเลี้ยวเอาสัญญาณจากด้านเดียวก็ได้
ไฟ +12 ต้องต่อตรงมาจาก Batt เท่านั้น
****อยากกัดปริ้น แต่ไม่มีโปรแกรมใหนมี library ที่มีรีเลย์ เจ้า k1 - k6 ใครมีทำลายปริ้นให้หน่อยคับ******
ขอบคุณคับน้า จะลองทำดูคับ เเต่ไม่มีลักษณะขนาดของลีเลย์ มาเขียนในออเที่ยม
เยี่ยมเลยครับน้า...ขอบคุณครับ..
เป็นความรู้ที่ยอดเยี่ยมครับน้า แล้วทำไงต่อครับพอดีผมจบโยธามาครับ อยากเอาไปใช้ครับ
อาจารย์ครับขออีเมลล์และเบอร์โทรหน่อยครับ แหม่ใช้โปรแกรมวิสิโอเขียนส่ะด้วย
เป็นวงจรที่ดีครับ ทำงานได้หลายรูปแบบ แต่ผมมีข้อสังเกตุนะครับ ขโมยนี่ดิมันชอบช๊อตไฟเลี้ยวเพื่อทำให้ฟิวส์ขาดตัดวงจรกันขโมย ถ้าเราเอาวงจรที่ออกแบบมาอิงกับระบบไฟเลี้ยว เกรงว่าการทำงานจะไม่เป็นไปตามที่คาดไว้เนื่องจากวงจรโดนช๊อทไปแล้วครับ ด้วยความเคารพ
ไฟเลี้ยวต่อไดโอดกันไฟย้อน แบบนี้พอได้ไหมครับ..อ้างอิง:
โพสต้นฉบับโดยคุณ ไก่มวกเหล็ก
ผมมองดูผังแล้วคลื่นเหียน งงครับ
รอสนับสนุนความคิดและผลงานดีๆ ต่อไปครับ
สำหรับไฟรถเป็นระบบกระแสตรงอยู่แล้วมีทิศทางการไหลไปในทิศทางเดียว และก็มีเฟสเดียว ผมจึงมองว่าไม่น่าจะจำเป็นในการที่เราจะใช้ไดโอดมาเพื่อบังคับทิศทาง ยังไงมันก็บวกไปหาลบทางเดียวอยู่แล้ว ไดโอดคงไม่ได้ช่วยอะไร การช็อทวงจรไม่ได้เป็นการทำให้กระแสย้อนครับ แต่เป็นการต่อให้ครบวงจรโดยไม่ผ่านโหลด หรือง่ายๆคือใช้สายไฟคร่อม ทำให้มีกระแสไฟสูงสุดจนฟิวส์ตัดขาด เพื่อป้องกันการเกิดความเสียหายต่อระบบไฟ และอุปกรณ์ภายในรถ และป้องกันสายไฟละลาย ดังนั้นถ้าเราเอาวงจรไปอิงกับไฟเลี้ยวแล้วละก็ เมื่อไฟเลี้ยวฟิวส์ขาด ไฟเลี้ยงที่เรารับมาจากสัญญาณไฟเลี้ยวก็จะขาดหายไปด้วย ทำให้วงจรเราใช้งานไม่ได้ครับ ........เป็นความเห็นส่วนตัวครับ ผิดถูกยังไงรอผู้รู้มาตอบอีกทีครับ..อ้างอิง:
โพสต้นฉบับโดยคุณ lnwtorres
5555+ จัดไเลยครับ nnat1997@hotmail.co.th Tel 0856324623อ้างอิง:
โพสต้นฉบับโดยคุณ moopuriku
วงจรนี้ช็อตไฟเลี้ยวไม่เป็นผลครับ ยังทำงานเหมือนเดิม ครับ เพราะตอนที่ไฟเลี้ยวขาดรถก็ล็อกแล้วครับ แล้วตัวล็อกก็เอาไฟจาก แบตคับ ไฟเลี้ยวเป็นเพียวสัญญาณควบคุมเท่านั้นครับ
แถมให้อีกนิด แม้แต่ทุบกระจกครับ ถ้าทุบกระจกแล้วลอดเข้าไปไม่เป็นไรคับ แต่ส่วนใหญ่คงไม่ เพราะถ้าทุบกระจกแล้วต้องเปิดประตูคับ เรียบร้อยครับวงจรนี้ยังทำงานครับ
เยี่ยมมากครับ:35 2:อ้างอิง:
โพสต้นฉบับโดยคุณ nnat1997
เยี่ยมครับ..
เหลือลายปริ้นกำลังทำครับ อีกไม่นาน
รบกวนอาจารย์ทำจำหน่ายให้พี่น้องในคลับจะดีเป็นอย่างยิ่งครับ....:21-7::21-7:
เดี๋ยวปิดเทอมก่อน ถ้าว่างเดี๋ยวจัดให้ครับ
เดี๊ยวจะลองกัดพริ๊นเล่นๆดูครับ
ขอบพระคุณครับ :21-7::21-7:อ้างอิง:
โพสต้นฉบับโดยคุณ nnat1997
ได้ลายปริ้นแล้วแจกมั่งครับเผื่อจะได้ลองอ้างอิง:
โพสต้นฉบับโดยคุณ rittichai
ผมทำแผ่นปริ้นอยู่ 3 โปรแกรมแระ ไม่สมบูรณ์ซะที
แหะๆ ทำไม่เป็น
ลายปริ้นด้านบน
ไฟล์แนบ 193363
ลายปริ้นด้านล่าง
ไฟล์แนบ 193364
รอติดตามครับ...
ขอบคุณมากๆ ครับอาจารย์
แล้ว relay 14 ขาหาซื้อที่ไหนครับ
พมหาข้อมูลมีแต่ของต่างประเทศ ครับ
http://www.aliexpress.com/item/LED-M...290287536.html
รีเลย์ 14 ขา หาซื้อตามร้านอุปกรณ์อิเล็กทรอนิกครับ มีขาย
