:::::::::::> ผลการใช้งาน ELM327 Bluetooth OBDII & โปรแกรม Torque เพื่อแสดงสถานะเครื่องยนต์

ผลการใช้งาน ELM327 Bluetooth OBDII & โปรแกรม Torque ฯลฯ

ขอลองเอาสวนมาขายมะพร้าวห้าวสักคันรถนึง..ไม่อยากใช้คำว่า Review เพราะผมไม่มีความรู้เพียงพอที่จะอธิบายได้ทั้งหมด
เพียงอยากจะเสนอวิธีใช้งานเบื้องต้น เท่าที่จำเป็น ที่ผมได้ใช้งานครับ

-----------------------------

เพื่อไม่เป็นการเสียเวลากับคำถามว่า OBD คืออะไร
ผมขออธิบายแบบที่ผมเข้าใจก็คือ

เครื่องยนต์ จะมีตัวอ่านค่าการทำงานต่างๆ ที่เรามักเรียกว่าเซนเซอร์นั้นนี้ ตามจุดต่างๆ เมื่อเครื่องยนต์ทำงาน ค่าต่างๆ จะถูกส่งไปยังหน่อยประมวลผลกลางหรือ ECU หรือเรียกอะไรก็แล้วแต่ ซึ่งเราสามารถจะรับรู้ค่าต่างๆ เหล่านั้นผ่านทางช่องต่อ OBD ซึ่งอยู่ใต้พวงมาลัย ซึ่งจะมีทั้งแบบเป็นสาย เป็นสัญญาญวิฟิ และก็แบบ Bluetooth *
ไฟล์แนบ 188926
(ตัวอย่างช่าง1ลบ1กำลังปรับระบบเทาเทาให้ไฟเลี้ยวกระพริบ 3 ครั้ง เมื่อโยกไฟเลี้ยวเบาๆ ซึ่งต่อผ่านช่องนี้เหมือนกัน แต่1ลบ1ต่อแบบสาย)

แล้วเจ้าตัว ELM327 Bluetooth OBDII จะทำหน้าที่รับสัญญาญจากช่อง OBD ของรถนั้น
ส่งต่อไปยังเครื่องรับ ซึ่งเครื่องรับจะมีหลากหลาย ไม่ว่าจะเป็นคอมพิวเตอร์, สมาร์ทเกจ ฯลฯ ส่วน
ของผมคือ กาแลคซี่แทปแอนตะระดรอย
แล้วแอนตะระดรอยนั้นจะต้องมีแอปโปรแกรมที่จะทำหน้าที่
แปลสัญญาญที่รับมานั้นเป็นค่าการทำงานของระบบเครื่องยนต์อีกที
โปรแกรมที่่ว่านั้นจะมีหลายค่ายหลายจีห้อ..แต่ที่ผมจะแนะนำคร่าวๆ วันนี้จะเรียกว่าโปรแกรม Torque
ซึ่งจะมีให้โหลดในเพล์สโตร์ แต่มันจะเป็นตัวธรรมดา
ส่วนที่ผมใช้เป็นตัวโปร ซึ่งจะปรับตั้งค่าต่างๆ ได้มากขึ้น


ไฟล์แนบ 188927
Link แอป https://play.google.com/store/apps/d...l.torque&hl=th

ผลการใช้งาน ผมลองเดินทดสอบรอบๆตัวรถ
การสั่งสัญญาญ ยังทำงานได้ดีในระยะ 3-4 เมตร
ไฟล์แนบ 188928

เดี๋ยวเรามาดูกันว่า....เริ่มใช้งานยังไงครับ
ไฟล์แนบ 188929
เริ่มแรกเลย ต้องหาซื้อเจ้าตัว OBDII ก่อนครับ ๕๕๕
(หรือใครอยากลองมายืมผมลองได้ ในวันและเวลาไม่ราชกรรมกรครับ)


เมื่อเสียบเข้าไปแล้ว ถึงเราจะดับเครื่องยนต์ ถอดกุญแจออกมาแล้ว
ไฟก็จะยังติด เจ้าตัว OBDII ก็ยังคงทำงานต่อไป
จนเครื่องร้อนแล้วก็บึ้มกลายเป็นโกโก้ครั้นซ์..อ๊ะไม่ใช่

คนขายโม้ว่าเสียบไว้เป็นเดือนๆ ไม่เป็นอะไร
แต่เท่าที่ผมลอง(ลืม)เสียบทิ้งไว้ มันจะร้อนพอสมควร ยิ่งจอดตากแดดยิ่งร้อน เวลาใช้งานผมจะปรับให้แอร์เป่าข่างล่างด้วยซึ่งจะเป่าเครื่องนี้พอดี

(ข้อเสียของรุ่นนี้คือ ไม่มีสวิทซ์ปิด-เปิดทำให้ต้องคอยเสียบเข้าเสียบออกบ่อยๆ อันจะทำไปสู่ความหลวม...โบ๋..ได้ ซึ่งยากแก่การจะไปรีแพร์ได้ที่รพ.ไหนๆ แต่เจ้าตัว OBDII รุ่นใหม่ๆ ซึ่งราคาแพงกว่าเป็นเท่าตัว จะมีสวิทซ์ปิด-เปิดด้วย แต่ผมไม่ได้สั่งเพราะยังไม่มีของ กระนั้นเองก็ยังหวังเป็นอย่างยิ่งว่าจะหาทางต่อสวิทซ์ปิด-เปิด OBD ของรถได้)


ไฟล์แนบ 188950
โหมดให้แสดงผลบนกระจก
ลองเอาขวางหูขวางตาแบบนี้ เวลาขับรถก็มันส์ไปอีกแบบครับ ๕๕๕

เมื่อเจ้า OBDII ทำงานแล้ว ให้เปิด Bluetooth ที่เครื่องรับ

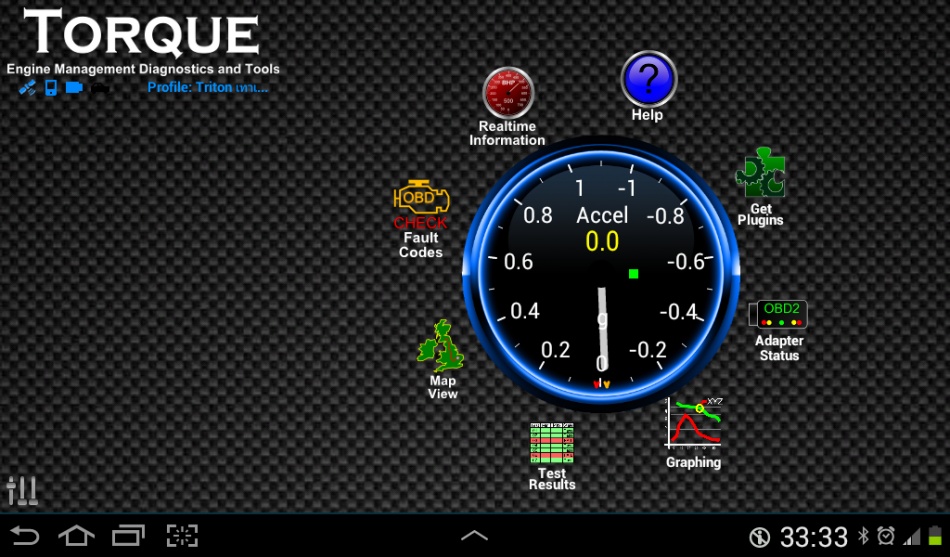

แล้วเปิดโปรแปรม Torque ขึ้นมา

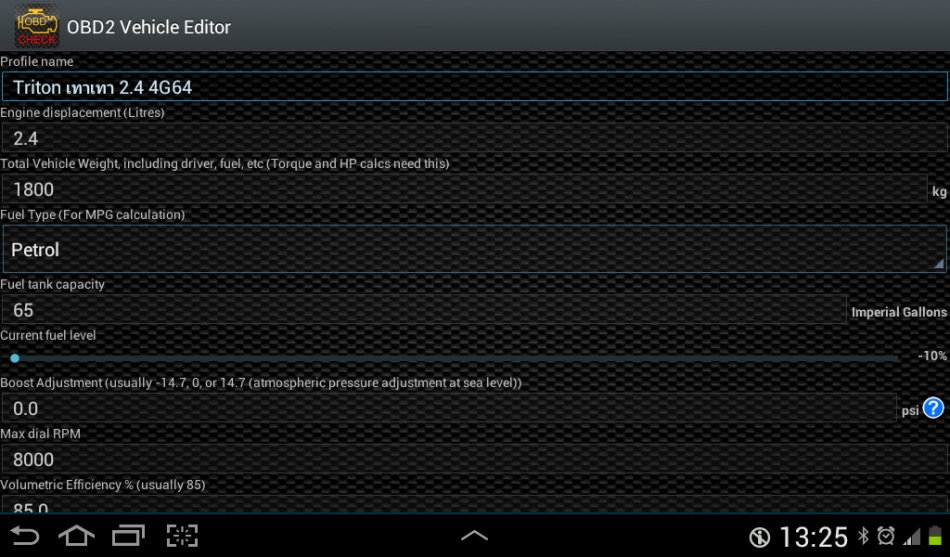

ขั้นแรกผมอยากให้เข้าไปตั้งค่าในส่วนของ Vehicle Profile
ซึ่งจะมีตั้งชื่อรถ ค่าสูงสุดของรอบเครื่องยนต์ ฯลฯ เยอะแยะตาแป๊ะ ลองงงๆดูเองละกันครับ
ไฟล์แนบ 188930

ไฟล์แนบ 188931
ภาษาประกิตผมไม่ค่อยรู้เรื่อง ผมจึงไม่แปลให้นะ ถามพี่กรูเอาเองครับ

ข้อดีของโปรแกรมนี้คือ
เราสามารถเลือกจัดการมิเตอร์ต่างๆ เท่าที่เราจำเป็น ได้เอง
ทำให้สะดวกในการใช้งาน แต่อาจจะสร้างความลำบากให้กับใครๆ ที่ไม่ชอบบะหมี่สำเร็จรูป!

ขออนุญาโตตุลาการแจ้งถึงเหตผลที่ผมจำต้องมาใช้เจ้าตัวแบบนี้
หลายคนอาจจะมองว่า ติดสมาร์ทเกจตัวเดียวก็จบ
ผมมีทางเลือกดังนี้
1.ผมอยากได้ค่าอุณหภูมิของเครื่องยนต์ เพราะรถผม 4G64 LPG
ผมจึงกังวลเรื่องความร้อน ไม่อยากเจียรฝาสูบเล่น กลัวมันไม่แรงเหมือน LS125
2.เหมือนข้อที่ 1 เพราะจริงๆ แล้วผมต้องการแค่นี้ แต่ถ้าผมจะหาซื้อเซนเซอร์วัดอุณหภูมิดิจิตอล
(เท่านั้น ผมไม่ชอบแบบเข็มๆ ที่ติดเป็นแผงๆ หน้ารถ ผมว่ามันไม่ละเอียด ถ้าอย่างนั้นดูที่รถมีมาให้ดีกว่า)
ราคาเจ้าตัววัดอุณหภูมิดิจิตอลนั้นราคาอย่างต่ำๆ ก็ตั้งพันกว่าบาท
ผมเลยคิดว่าเอาไงดี จนได้สืบๆ ว่าโลกนี้มีอะไรบ้างที่จะมาตอบสนองความใคร่รู้ของตัวเอง
จนได้คำตอบคือเจ้า OBDII
เพราะผมมีโทรโข่งแอนตะระดรอยอยู่แล้ว
จึงเสียเงินเพิ่มแค่หกร้อยบาทเพื่อซื้อตัว OBDII เท่านั้น


ไฟล์แนบ 188935
ไฟล์แนบ 188938
5.เมื่อเลือกแล้ว ก็ทำการคลิกย้ายไปวางตามกิ่งอำเภอใจได้เลย
ถ้าวางผิดที่จะแก้ไข ก็ให้คลิกแช่แล้วเลือกมูพได้

ไฟล์แนบ 188937
4.เลือกขนาดของหนูมิเตอร์

ไฟล์แนบ 188936
3.เลือกค่าต่างๆ ของรถที่ต้องการจะให้แสดงผล ซึ่งบางอย่างอาจใช้ได้ไม่ได้ ก็ลงงงๆ เลือกลองทีละบรรทัดๆ ดูครับ

ไฟล์แนบ 188933
ไฟล์แนบ 188934
2.เลือกรูปแบบของมิเตอร์ใครชอบตัวเลขก็เลือกแบบเข็มไมล์ ใครชอบแบบสีเหลี่ยมก็ให้เลือกใช้แบบวงกลมได้ตามลำบาก

ไฟล์แนบ 188932

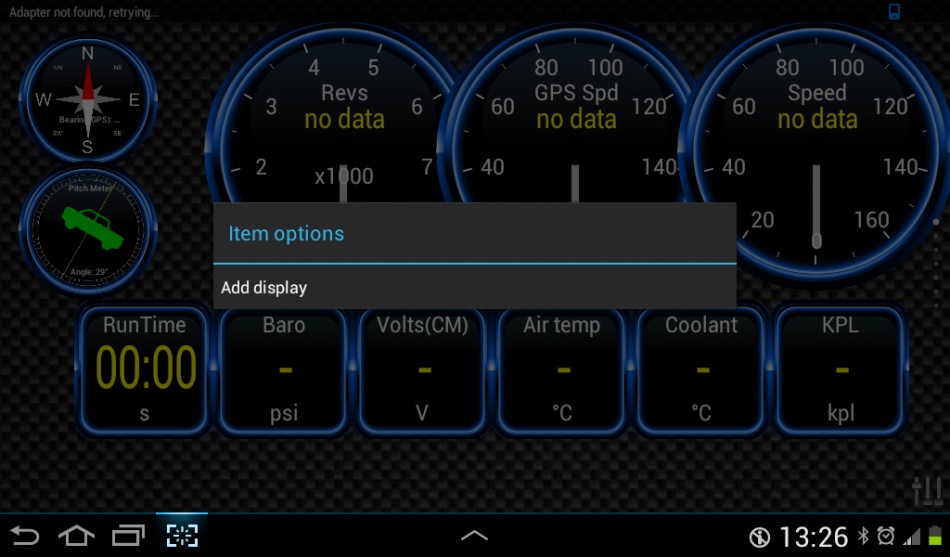

1.เปิด Realtime Information คลิกค้างบนพื้นว่างๆ เลือก Add display

วิธีปรับแต่งหน้าจอมิเตอร์คร่าวๆ ครับ
(ที่เหลือไปงงๆกันเอง..อิอิ)

รายการมิเตอร์แสดงผลหลักๆ ที่ผมดูก็จะมี เ่ช่น
1. Coolant-ค่าความร้อนม้อน้ำ
2.ค่าFTไฟฟ้า แบตเตอร์รี่ หรือ Volts ปกติจะวิ่งอยู่ที่ 13-14+-
3.Intake-ผมไม่รู้ว่าคืออะไรแต่เข้าใจไปเองว่ามันคืออุณหภูมิของไอดี???
4.Load-ผมก็ไม่รู้(Copy)ภาระแบกรับแรงของรถยนต์???
5.KPL กิโล/ลิตร เอาไว้ดูว่าตะรีนจะพาจนเงินลงได้ขนาดไหน ซึ่งมิเตอร์นี้จะใช้ได้กรณีที่เปลี่ยนเป็นวิ่งแก๊ส แต่ไม่รู้เหมือนกันว่าต้องแปลงค่ายังไง
6.GPS Spd-ความเร็วเมื่อวัดค่าด้วยเกิบดาวเทียม เอาไว้เปรียบเทียบกับไมล์รถปกติ
7.RunTime-เอาไว้ดูว่าเดินเครื่องไปกี่เพลาแล้ว
ฯลฯ
เท่านี้ก่อนครับ มากเกินดูไม่ทันหรอก
ยิ่งขับรถแล้วต้องมาเพ่งรายละเอียดดูยิ่งอันตราย
ไฟล์แนบ 188951
(เช้าที่เพรชบูรณ์ครับ อินเทคเย็นเจี๊ยบ)

ไฟล์แนบ 188952

การใช้งานทั่วไปไม่ได้ยากเย็นอะไร
ลองจิ้มๆ ลากๆ ถูๆ ไถๆ ดู แล้วจะสนุกครับ


มีแอปฯสำเร็จรูปอีกตัวนึงที่พอใช้ได้ เผื่ออยากจะลองดู
แต่ส่วนตัวผมคิดว่าแค่เจ้า Torque ก็เหลือกินเหลือใช้หล่ะครับ

ไฟล์แนบ 188953
ไฟล์แนบ 188954
ไฟล์แนบ 188955

เสียดายจังเลยน้า obd ของรถผม ไปต่อเข้ากับระบบแก็สเรียบร้อยแล้วครับ

F5.....รัวๆๆๆๆๆๆ
รอชมครับน้า

อ้างอิง:

---

โพสต้นฉบับโดยคุณ ฟ้า

F5.....รัวๆๆๆๆๆๆ
รอชมครับน้า

---

ลืมเอาที่ชาร์ตมอถือมา เลยมีภาพแคบเจอร์ไว้นิดเดียวเองครับน้า *-*

ไฟล์แนบ 188960
ซื้อมาก็แพง โทรศัพท์นอกจากฮิตเล่นเกมส์เป็นหลัก
ซึ่งผมไม่ชอบเล่นนั้นแล้ว
ยังเป็นเครื่องมือดีๆ ได้หลายอย่าง

"โทรศัพท์ของเรา ใช้ซะ" อิอิ

ไว้ถ้าเจอฟังชั่นจะแหร่มๆ น่าตื่นเต้นๆ จะมารายงานเพิ่มเติม
หรือน้าๆ ท่านใดจะแนะนำด้วยจะยินดีมากครับ

โอ้วว เยี่ยมครับ

ขอบคุณครับ เยี่ยมมาก

นายเจ๋งวะ

คาราวะ 1 จอก

รีวิวได้น่าติดตามจริงๆครับ

เทพพพพพพพพพพ

ใครสนใจ ก็ตามนี้ครับ ชี้เป้าให้ ตัวละ 800 เอง พร้อมส่ง EMS อีกตะหาก
http://www.newdmax-club.com/index.php?topic=17779.0

ผมไม่ได้มีส่วนได้ส่วนเสียอะไรกะคนขายนะคร๊าฟ!

Wowwwww...... ขอบคุณสำหรับรีวิวดีๆนะครับ

ซื้อเจ้าโปรแกรมTorque มาแล้ว กะลังจะถามเลยครับ ว่า จะซื้อ ELM327 ได้ที่ไหน :i40:

อ้างอิง:

---

โพสต้นฉบับโดยคุณ badbhoom

ใครสนใจ ก็ตามนี้ครับ ชี้เป้าให้ ตัวละ 800 เอง พร้อมส่ง EMS อีกตะหาก
http://www.newdmax-club.com/index.php?topic=17779.0

ผมไม่ได้มีส่วนได้ส่วนเสียอะไรกะคนขายนะคร๊าฟ!

---

ผมซื้อมา 650 พร้อมส่งครับ ^^"

รอ elm327 ครับตอนนี้ของหมด

เห่อ ผมมีมาปีกว่าๆแต่ไม่มีโปรแกรมตัวไหนน้าใช้เลย เลยวางไว้ในรถนานมาก มาเจอทู้นี้มันมีประโยชน์แล้ว ดีใจจัง เดียวเอาไอแพดมินิหาโปรตัวนี้มาใช้บ้างดีกว่า เท่เลย แต่โหมดกระจกนี้ทำไงอะครับ

อ้างอิง:

---

โพสต้นฉบับโดยคุณ beertriton

เห่อ ผมมีมาปีกว่าๆแต่ไม่มีโปรแกรมตัวไหนน้าใช้เลย เลยวางไว้ในรถนานมาก มาเจอทู้นี้มันมีประโยชน์แล้ว ดีใจจัง เดียวเอาไอแพดมินิหาโปรตัวนี้มาใช้บ้างดีกว่า เท่เลย แต่โหมดกระจกนี้ทำไงอะครับ

---

Toggle HUD mode โหมดครับ
ต้องตัว Pro เท่านั้นถึงจะมีนะครับ
