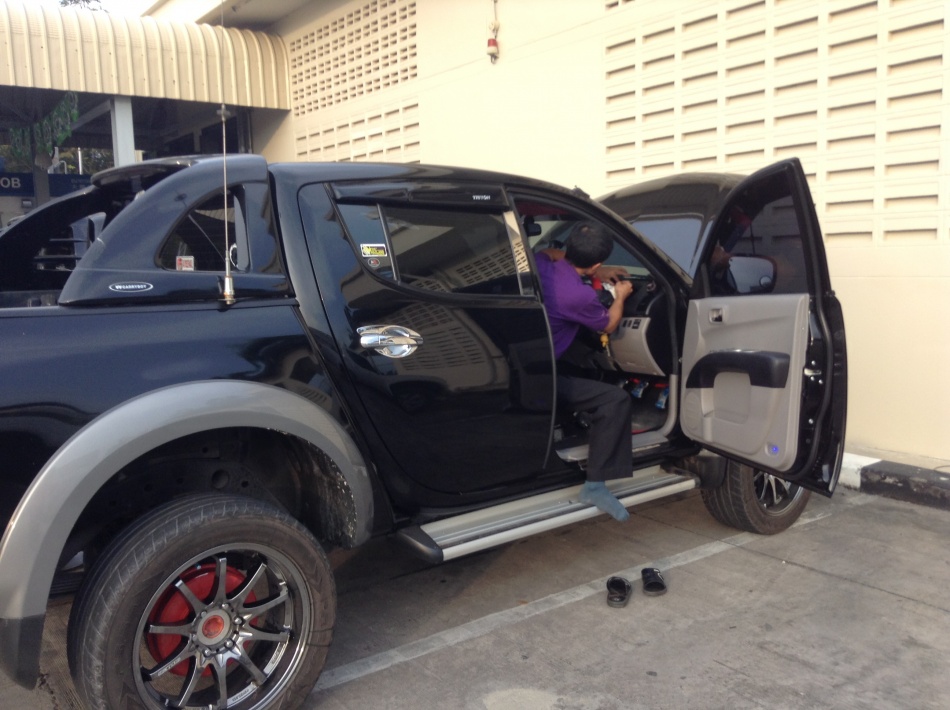

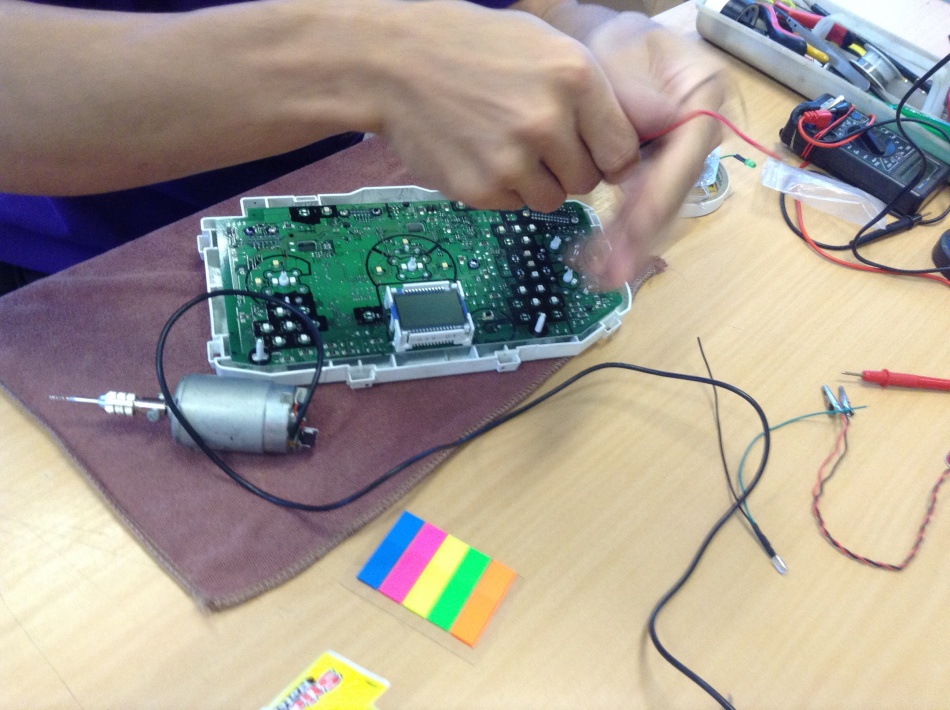

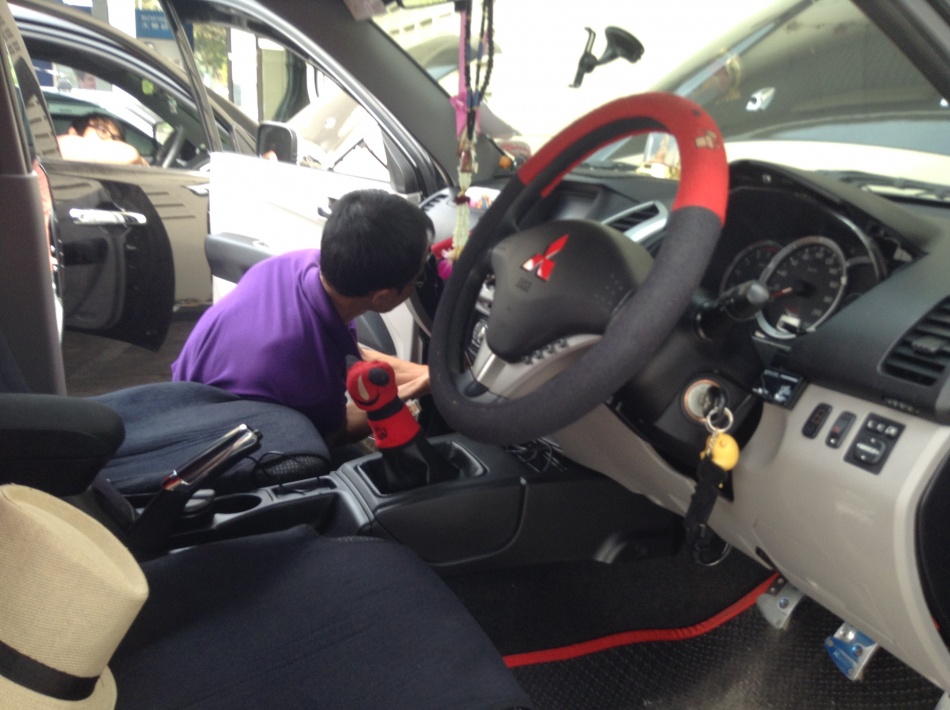

มาเพิ่มรูปให้ครับน้า Kriang น้าคม ที่เห็นเสื้อม่วงคือ น้าคมครับ ทุกขั้นตอนทำอย่างปราณีตไฟล์แนบ 229464ไฟล์แนบ 229477ไฟล์แนบ 229478ไฟล์แนบ 229479ไฟล์แนบ 229465ไฟล์แนบ 229466ไฟล์แนบ 229467ไฟล์แนบ 229468ไฟล์แนบ 229469ไฟล์แนบ 229470ไฟล์แนบ 229471ไฟล์แนบ 229473ไฟล์แนบ 229474ไฟล์แนบ 229475ไฟล์แนบ 229476

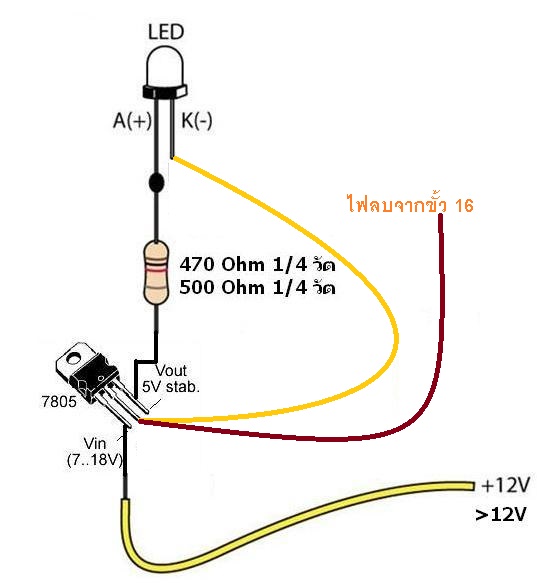

ใช่เลยน้าคม ไฟครูซมันดับไม่สนิท ผมก็เลยใช้หลอดledพ่วงแบบอนุกรมไป เพื่อให้แสงมันดรอป ลง
แสดงว่าเราต้องใช้icพ่วงเข้วไปช่วย ใช่ป่ะครับน้าบอล
อ้ายคมครับ ยะรุ่น m10 ฮื้อผมสักคันกะครับอ้าย อยากมีเหมือนอ้ายอะครับ
ครับผมแต่ว่าแก้ที่รูปน้าคมนิดนึงคือ ขา 3 จากต่อกราวน์ เปลี่ยนเป็นเส้น - ที่มาจากกล่อง กับ ขั้วลบ led ครับอ้างอิง:
โพสต้นฉบับโดยคุณ thon
พมมีกล่อง control ตัวแรกอยู่ลองเอาไปต่อหาสัญญาณดู ก็หละ...เดี๋ยวจะลองหาสัญญาณฮื้อเน้อ...อ้างอิง:
โพสต้นฉบับโดยคุณ jessada
น้าเจด อยู่ตี่ไหนหละ
โทษที่เดี๋ยวพมแก้ใหม่อ้างอิง:
โพสต้นฉบับโดยคุณ ponheart
แบบนี้ครับไฟล์แนบ 229484
ไม่มีบวก ลบ ครับ ต่อไปที่ Switch cruise สามารถสลับเส้นกันได้ น้าคมลองดูที่ด้านหลังกล่องถ้ามี Socket ว่างเหมือนของเราก็ลองเลยครับโดยไม่ต้องสนใจที่ขั้ว ECUอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom

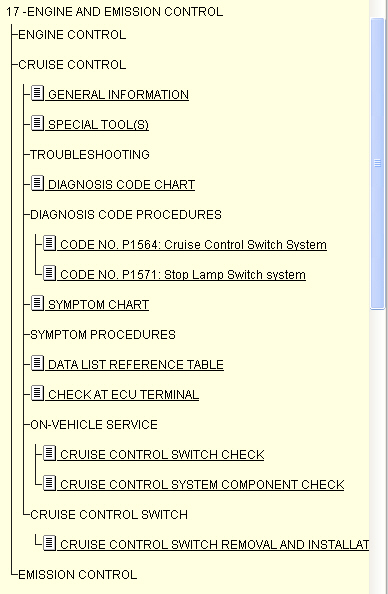

ครับ คือมันไม่มีอยู่แล้วครับ และตอนนี้พมเจอขุมทรัพย์ของ m10 แล้วหละครับหน้า P1564 P1571
ไฟล์แนบ 229489
OK ขอให้สำเร็จครับผม พี่น้องเราในClub จะได้ใช้ Cruiseกันถ้วนหน้าอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
ขอบใจอ้ายคมขนาด ผมยะการจันทร์ตึ๊กเสาร์(รง เถื่อน 555) ไว้ผมรออ้ายคมวางก่อน ปีหน้าปุ้นก็ได้ครับ
อ้างอิง:
โพสต้นฉบับโดยคุณ nopba
ครับเดี๋ยวสิ้นปี พมก่อปิ๊ก บ้านตวย จะดัย หลังปี๋ใหม่ ปะกั๋น
ที่น้าทำมันเวลาแตะเบรค แล้วมันยกเลิกการทำงานไหมครับ
ใช่ครับ...ยกเลิก แต่เรายังไม่ได้ on/off หนะครับ ยังสามารถสั่งงานได้อ้างอิง:
โพสต้นฉบับโดยคุณ trr2547
ปาดดดด .... นักปราชมาแล้ว อ้ายคม ผมนั่งดูไดอแกรมตั้งนานดูบ่ออกเลยอ้าย อยากยืมกล่อง v แรกของอ้ายมาลองทำก่อนแต้น่อ..อ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
เครครับ น้าท่านใดมี m10 อยากรู้จิงๆ ว่าทำได้เปล่าอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
จากไดอะแกรมข้างบนดูเฉพาะขากราวด์ 94 95 นะครับ 94 95 MT หากจะลง GND เลยคงต้องผ่าน socket นะครับ
อย่างแรกที่พมอยากจะไขคำตอบคือ
1. หากนำ 94 และ 95 MT ลงโดยไม่ผ่าน socket สัญญาณมันจะทำงานป่าว
2. หากนำ 94 และ 95 ผ่าน socket ของแต่หละขา มันจะเป็นยังไง?
มีน้าท่านใดอยากทดสอบบ้าง M10 นะครับ เชิญเลย
และจุดอื่นคือมันลงตัวหละเหลือแต่ขา GND เข้า ECU (อย่างที่น้าเจษเคยสงสัยนั้นแหละครับ)
อ้างอิง:
โพสต้นฉบับโดยคุณ jessada
จัดเลย อ้ายเจษ จะดัยมีใจ้เหมือนกั๋น
น้าบอลอย่าลืมชี้เป้าด้วยนะครับ อยากได้ ๆ cruiseอ้างอิง:
โพสต้นฉบับโดยคุณ ponheart
ตอนแรกผมว่าจะไปหาน้าที่อู่ตะเภา ตอนสิ้นปี เพราะผมบ่ได้ปิกบ้าน แต่น้าปิกบ้าน เสียดายแต้อ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
ตกลงนี้ M10 M/T นี่ขา 95 ต่อลงกราวด์เลยได้ก่อ้ายคม
ในไดอะแกรม ผมหา ขา 95 mt ตามรูปไม่เจออะครับ
ไฟล์แนบ 229627
ตรงขาครัชนะครับ ไม่ใช่ขาเบรคนะ เดี๋ยวลงไปดูให้เลย 5 นาที เดี๋ยวกลับมาบอกครับอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
น้าเจษตารูปหนะ ไม่ต้องดูสายไฟหนะให้ดูช่องว่าง โดยเทียบเลขแต่ละช่องกับไดอะแกรม หรือนับเอา พอเจอ ให้หาสายไฟเสียบลงไปในช่อง 95 แล้วมาเสียบเข้า switch clutch ช่อง 1 ครับอ้างอิง:
โพสต้นฉบับโดยคุณ jessada
อ้างอิง:
โพสต้นฉบับโดยคุณ jessada
ดูมาให้แล้วครับ ไม่มีครับ มีแต่ตัวน๊อตยันไว้เฉย ๆ ครับอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
okครับ รถพมก็ไม่มี มีแต่สวิตย์ขาเบรค ดังนั้นน้า นำสาย 95 ลงกราว์ด ตัวถังเลยครับ
เหมือนกับเค้าเขียนมาเผื่อเวลาเยียบครัชแล้ว ครูซจะยกเลิกหนะครับ ช่องที่ว่างๆ มีน็อตของครัช หากใครอยากจะทำแบบไดอแกรมก็คงต้องเบิกสวิตย์เบรคมาติดเพิ่มเข้าไปหละครับ แล้วต่อสายลงตามไดอะแกรม
ไฟล์แนบ 229629
งั้นก็อ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom

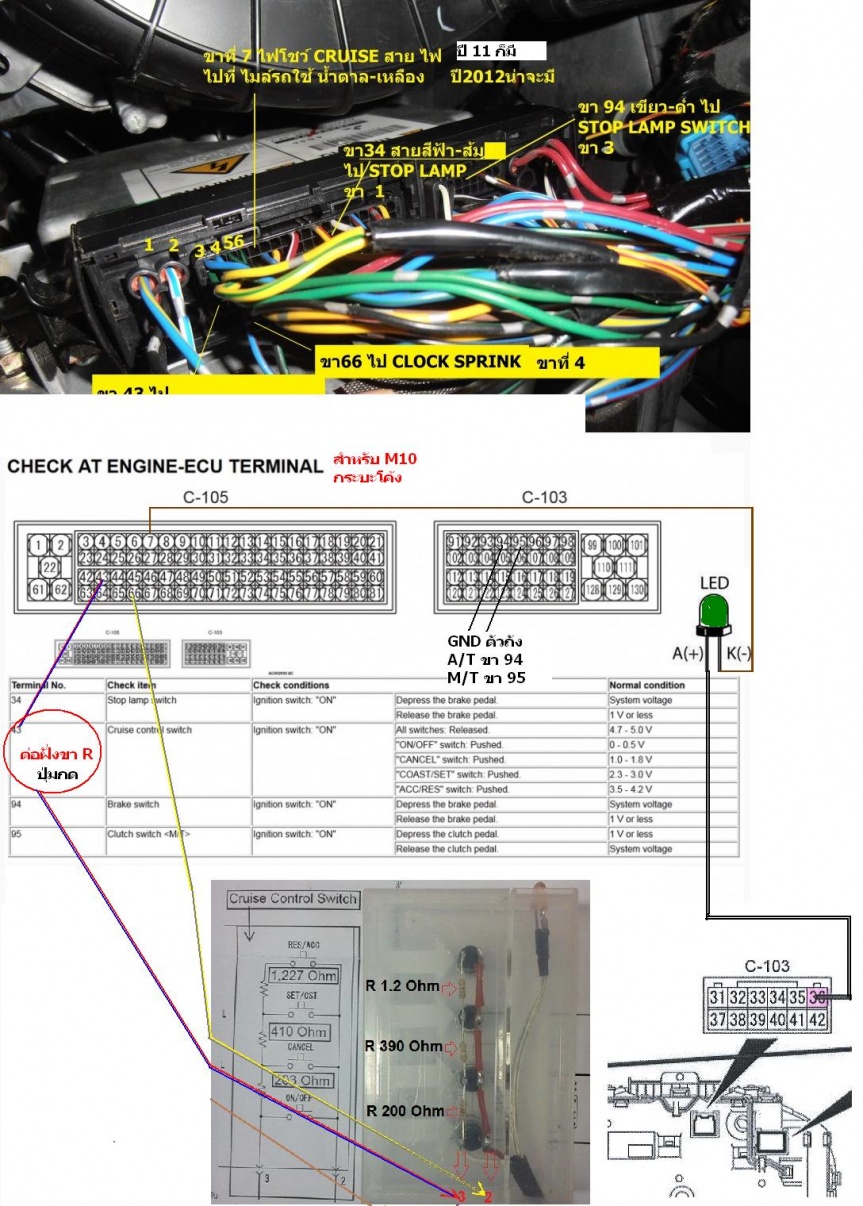

ขา 95 ลงกราวด์ ขา 43 กับ 66 เป็นสวิทช์ cruise ขา 7 เป็น led ตามไดอะแกรมเลยนะครับ
ไฟล์แนบ 229779อ้างอิง:
โพสต้นฉบับโดยคุณ jessada
ไฟล์แนบ 229800
งั้นก็แปลว่า ตามรูป m11 ขา 112 ของน้า ก็คือลงกราวด์ ใช่มั้ยครับอ้างอิง:
โพสต้นฉบับโดยคุณ jessada
ไฟล์แนบ 229630
แต่ของผม ตามรูป m10 ขา 95 ก็คือต้องลงกราวด์นะครับ
ไฟล์แนบ 229631
ผมก็เข้าใจอย่างน้าแหลครับ คือ เมื่อแตะคลัชแล้วรอบเครื่องยนต์ลงเพื่อให้เปลี่ยนเกียร์ พอปล่อยคลัชแล้วรอบเครื่องก็ขึ้นไปยังตำแหน่งเดิม ก็อย่างว่า รถขายบ้านเราคงตัดออฟชั่นออกเยอะ ต้องมานั่งหากันเองอะครับอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
ใช่ครับ
พมมีอยู่อีกเรื่องอยากให้น้าดูหน่อย
ไฟล์แนบ 229635
ไฟล์แนบ 229636
ช่วยดู C-114 หน่อยครับว่า มี socket 4 ช่องไหมครับ ขา 34 และ 94 หนะครับ มันจะวิ่งมาต่อ socket นี้
พมอยากรู้ว่า M/T M10 มันมีไหม? (แต่ M/T M11 พมไม่มี)
น้าทันใดใช่ A/T M10 ช่วยดูให้ด้วยก็ดีหนะครับ แล้วมาแชร์ข้อมูลกัน
อ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
ตามที่น้าให้มานี้ ผมเห็นแล้ว มึนตืบเลย ยังไงแล้วเที่ยงนี้จะไปแกะ แง้มดูให้นะครับอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
สุดยอดเลยอ่า จะมีเพื่อนtriton มีcruise ใช้อีกคันแล้ว เป้นกำลังใจช่วยน้าน้าครับ
ก่อนอื่นถ้าได้แกะ ก็คงขอดูตำแหน่งนี้ก่อนล่ะครับ เทียบจากไดอะแกรมแล้ว socket มันอยู่ตำแหน่งเดียวกัน แต่ถ้าไม่เหมือนก็คงต้องย้อนมาดูที่กล่องแล้วล่ะครับอ้างอิง:
โพสต้นฉบับโดยคุณ pk_kom
พอดีออกไปธุระข้างนอกมากลับมาไม่ทันเที่ยงครับ เลยยังไม่ได้แกะให้เลยครับ เดี๋ยวถ้าว่าแล้วจะแกะให้นะครับ อ้ายคมอ้างอิง:
โพสต้นฉบับโดยคุณ jessada
มาup videoตอนที่ไปTest กันนะครับน้า Kriang น้า Kom
http://www.youtube.com/watch?v=78Hh6...ture=c4-feed-u
ดูวงจรไม่เป็น ทำไม่เป็นพูดตรง ผมอยากไปหาน้าๆ ที่ชลบุรีจัง อยากจะรบกวนเหลือเกินครับ ^^"
มาเลยคับน้า. ตอนนี้ผม ชัทดาวจบแล้ว มาเพิ่มจำนวน Cruise control ใน Clubเราให้เยอะๆครับอ้างอิง:
โพสต้นฉบับโดยคุณ Spawn of Triton
ขอบคุณมากๆ ครับน้าผมสะดวกเมื่อไหร่จะติดต่ออีกทีนะครับ ขอบคุณมากๆๆๆๆๆๆๆๆๆๆ ครับ ^^"อ้างอิง:
โพสต้นฉบับโดยคุณ ponheart
